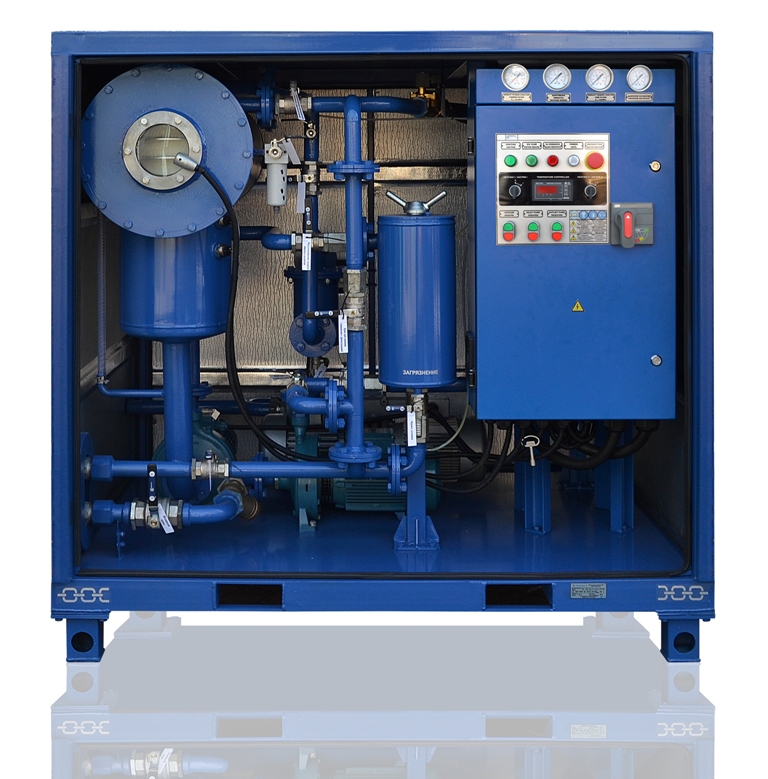

Planta de la purificación de aceite CMM-4

La planta de la purificación de aceite Globecore CMM-4 está diseñada para:

  1. Сalentar el equipo eléctrico lleno de aceite con aceite caliente;
  2. Para la deshumidificación al vacío del transformador;
  3. Para la rarefacción de transformadores.

La máquina está diseñada para ser utilizada por empresas involucradas en la instalación de reparación y mantenimiento de transformadores inmersos en aceite, así como otros equipos de alta tensión llenos de aceite.

         Caracteristicas técnicas

              Nombre del parámetro               Valor
1 Productividad, m3 / hora / galones por hora:

  • modo de desgasificación, nitruración, secado y filtración de aceite
  • modo de calentamiento y filtración
4/1059.07/1853.0
2 Rango del control de capacidad, m3 / hora- galones por hora              0-4/0-1059.0
3 Parámetros de aceite procesado

  • contenido masivo de humedad, g / t, no más de
  • clase de limpieza según ISO 4406
  • contenido de partículas sólidas, g / t, no más de
  • finura de la filtración, micrones
  • tensión de ruptura, kV, no menos de
                  10

9

8

5

70

4 Temperatura del aceite en el modo de calentamiento ºС / ºF                 90/184
5 Filtración de aceite                   ≥50
6 Presión en la salida MPa                   0.35
7 Altura del suministro de aceite, m                   35.0
8 Potencia del calentador kW                    55
9 Potencia de superficie específica del calentador, W / cm2, no más de                   1.15
10 Consumo de la energía, kW
11 Parámetros de alimentación eléctrica :

  • tensión,V
  • frecuencia, Hz **
                  380                  50/60
12 Dimensiones exteriores,mm / ft :

  • longitud
  • ancho
  • alto

1650/5’5’1250/5’3’’

1650/4’1’’

13 Peso máximo ,kg/ft              50/2,033.2

Nota: * Los parámetros iniciales del aceite:

  • la volumen del contenido del gas: no más del 5%
  • el contenido de la humedad massivo no más de 0.01% (100 g / t)
  • la temperatura – no menos de 0 ºС / 32 ºF

** Todos los equipos suministrados en los EE. UU. Están diseñados para funcionar a una frecuencia de CA de 60 Hz.
