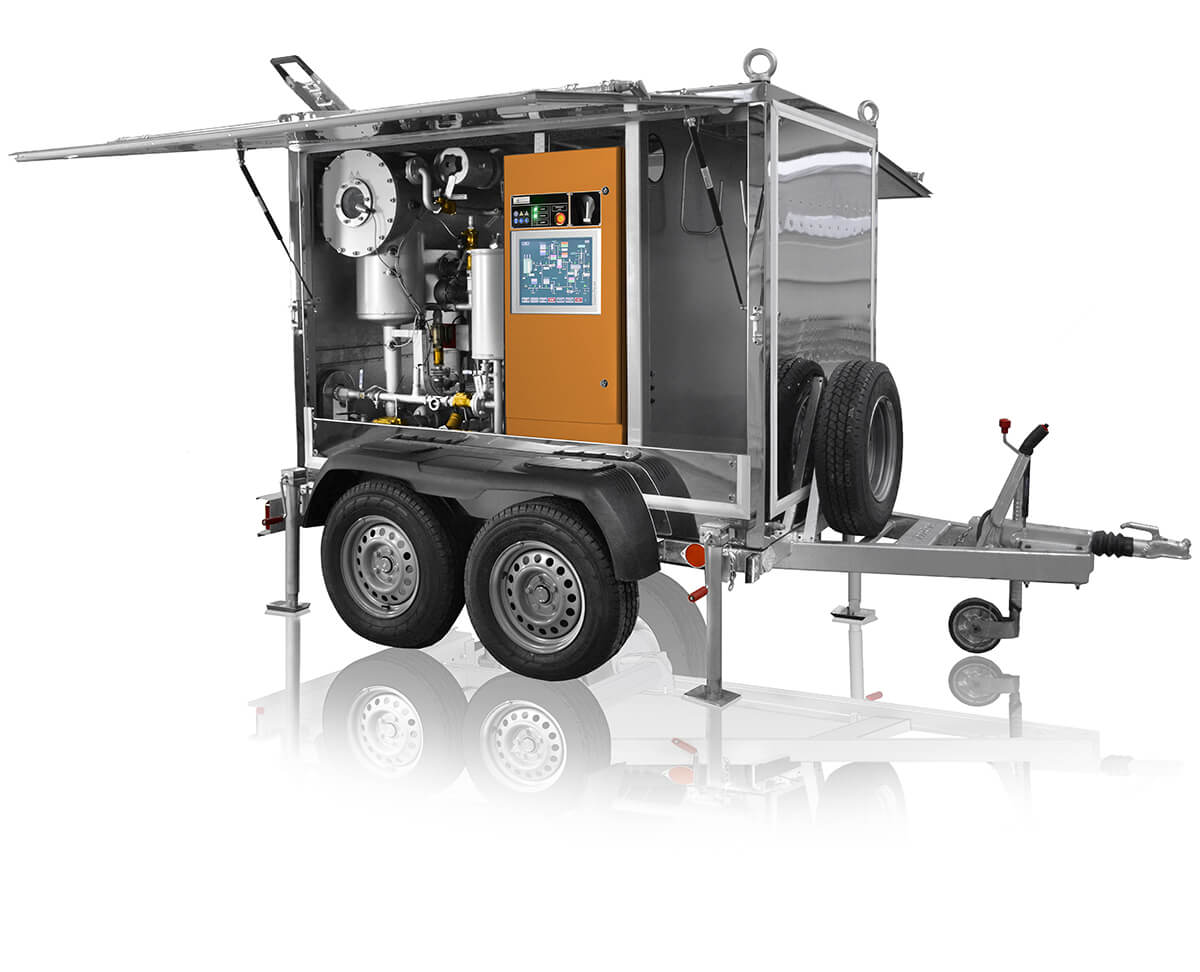

La station de purification d’huile CMM-4/7

Cette unité mobile de traitement d’huile de GlobeCore est conçue pour le dégazage d’huile, l’élimination des particules solides et le chauffage d’huile de transformateur sous tension jusqu’à 1150 kV.

L’unité peut être utilisée aux fins suivantes: (1) chauffage de l’équipement électrique rempli d’huile avec de l’huile chaude; (2) séchage sous vide des transformateurs et (3) évacuation des transformateurs. L’unité représenterait la meilleure solution pour les compagnies impliquées dans l’installation, la réparation et la maintenance de transformateurs remplis d’huile et d’autres équipements électriques remplis d’huile.

L’unité n’est pas à fonctionner dans un milieu explosif, en présence de gaz toxiques et de substances corrosives.

Lorsque l’unité travaille à l’intérieur, il est nécessaire de prévoir la sortie d’échappement à l’extérieur du local au moyen de tuyauterie ou flexibles.

Spécifications

Valeur

Capacité, m3/heure/ gal. par heure
● dégazage, nitruration, séchage et filtration

4/1059.0

● chauffage et filtration;

7/1853.0

Plage de réglage productivité, m3/heure/gallons par heure:

0-4.0/0.0-1059.0

Paramètres d’huile traitée*:
● Teneur en gaz volumique,%, pas plus de

0.1

● teneur en humidité, g/t, pas plus de

10

● Classe de propreté ISO 4406

9

● Teneur en matières solides, g/t, pas plus de

8

● Finesse de filtration, micron

1

● Tension de claquage, kV, pas moins de

70

Température d’huile en mode chauffage, ºС/ºF

90/194

Taux de filtration

≥50

Pression à la sortie, MPa

0.35

Hauteur d’alimentation en huile, mètre/yard

35.0/38.3

Puissance du réchauffeur, kW

50

Puissance spécifique superficielle du réchauffeur, W/cm2, pas plus de

1.15

Puissance consommée max., kW

60

Alimentation électrique
● tension, V

400

● Fréquence, Hz**

50/60

Dimensions, mm/pieds
● longueur

3250/10’8’’

● hauteur

1940/6’4’’

● largeur

1800/5’11’’

Masse, kg/livres

1270/2,806.7

Remarque: * paramètres initiaux d’huile:

  • Teneur en gaz volumique – pas plus de 5%
  • Teneur en humidité par masse – pas plus de 0,1% (100 g/t);
  • Température – pas moins de 0 ºС/ 32 ºF.

**Tout l’équipement qu’on fournit aux États-Unis travaille à la fréquence de 60 Hz du courant alternatif.

Mobile oil plant – GlobeCore

  • multifonctionnalité;
  • pas besoin d’adsorbants pour déshydrater l’huile de transformateur;
  • pas de pollution d’air et pas d’accumulation de déchets à éliminer ou à stocker;
  • simple fonctionnement et entretien;
  • meilleure qualité d’huile même après un seul cycle de traitement;
  • faible consommation d’énergie;
  • faible niveau de bruit.
