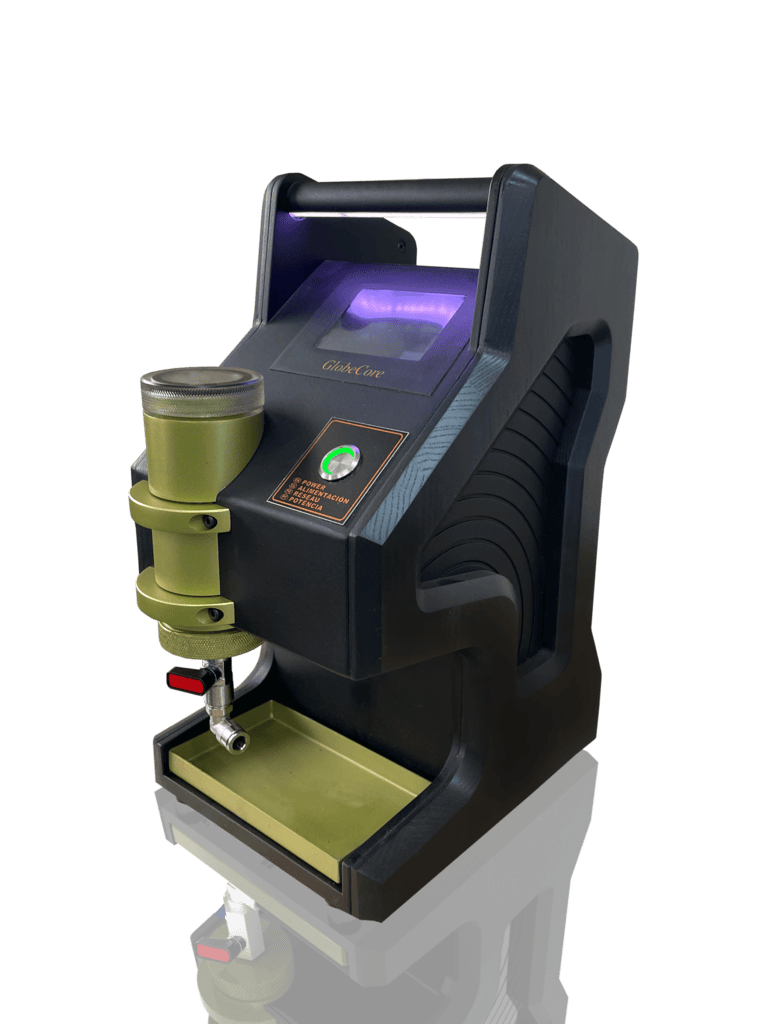

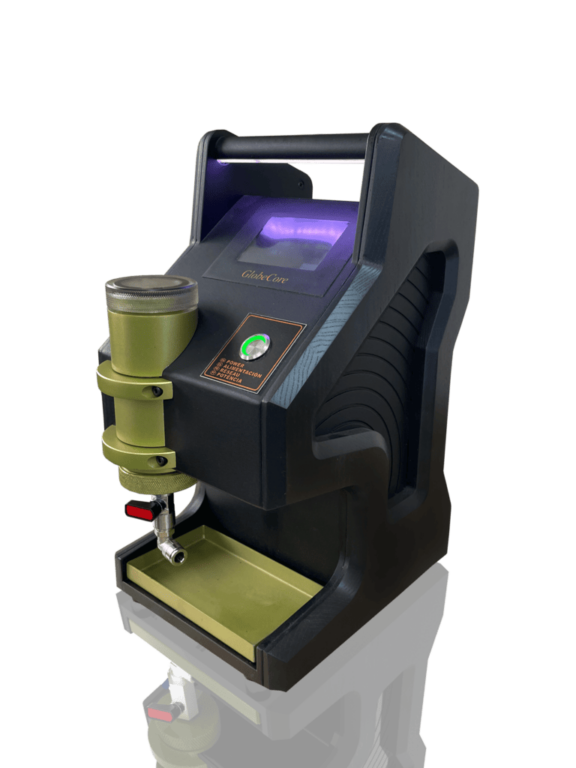

TOR-1 olajnedvességmérő
TOR-1
-
Előnyök
- tömörség;
- könnyű kezelhetőség: a minta cseréjéhez elegendő a kivehető tartály cseréje és a mérés elindításához a Start gomb megnyomása;
- multifunkcionalitás;
- személyi számítógép nélkül működik;
- a megfelelő védelmi szintnek (fém vandálbiztos
- gombok, érzékeny elemek védelme, az elektromos berendezések integrált védelme) és a stabilizált áramellátásnak köszönhetően a transzformátor közelében, terepen is használható olajvizsgálatra;
a mérési eredmények a beépített nyomtatóval kinyomtathatók.
- Leírás
- Műszaki adatok
- Előnyök
- Alkalmazás
- Konfigurátor
- Webináriumok
- Visszafizetési időszak
- Videó
- Gallery
- Research Articles
A TOR-1 transzformátorolaj-vizsgálót az oldott víz tömegfrakciójának kimutatására tervezték olyan szigetelő ásványi olajokban, amelyek viszkozitása 50 °C hőmérsékleten nem haladja meg a 70 cSt értéket.
A készülék használatakor figyelembe kell venni, hogy a teszter csak referenciapont a nedvességtartalom gyors kimutatására; a végső elemzéshez hitelesített laboratóriummal kell felvenni a kapcsolatot.
A legjobb esetben a szabványos laboratóriumi elemzések egy napot vesznek igénybe, és nagy emberi és pénzügyi ráfordítást igényelnek. A TOR-1 használata lehetővé teszi a transzformátorolaj mielőbbi diagnosztizálását és a transzformátor közelében, a helyszínen történő gyors döntést.
A TOR-1 műszer összetevői
A készülék egyesíti magában az egyszerű és kényelmes működéshez szükséges összes eszközt:
LCD-panel a vizsgált olaj nedvességtartalmának megjelenítésére;
felvételi tartály a vizsgált olaj számára;
nedvességérzékelő a kenő- és szigetelőolajok nedvességtömegének kimutatására;
nyomtató a vizsgálati eredmények papíralapú kinyomtatásához.
Működési elv
Az olaj nedvességének mérése hasonló a levegő nedvességének méréséhez. Az olaj víztartalma leírható ppm-ben kifejezett abszolút értékként vagy aw relatív értékként:
A ppm a víz és az olaj tömegének arányát jelenti;
aw a tényleges nedvességtartalmat jelenti a nedvességgel teljesen telített olaj százalékában kifejezve.
Az aw = 0 érték a nedvességmentes olajat jelenti, míg az aw = 1 a nedvességgel teljesen telített olajat.
A műszer az aw értéket kapacitív érzékelővel méri, amely hosszú távú stabilitást és kiváló szennyeződésállóságot biztosít. A mért fizikai mennyiségek közé tartozik az aktív víz (aw) és a hőmérséklet (T). E mennyiségek felhasználásával az expressz tesztelő kiszámítja az ásványi transzformátorolaj nedvességtartalmát (ppm). A nem ásványi transzformátorolajok és kenőolajok víztartalma ezen olajok specifikus paramétereinek megadásával számítható ki. A mért és számított értékek két szabadon skálázható és konfigurálható analóg kimeneten állnak rendelkezésre.
| № |
Paraméter |
Érték |
| 1 | Működési tartomány, aw (aktív víz (aw)) |
0…1 |
| 2 | Oldott víztartalom mérési tartománya, ppm |
0….500 |
| 3 | Pontosság 20 °C-on |
±0,02 aw (0…0,9 aw) ±0,03 aw (0,9…1 aw) |
| 4 | Hőmérséklet-mérés |
igen |
| 5 | Működési közeg hőmérséklete, °C |
0…55 |
| 6 | Szükséges teljesítmény, W |
10 |
| 7 | Egysfázisú 50 Hz-es AC tápfeszültség, V |
220 |
| 8 | Méretek, mm, nem nagyobbak mint
– hosszúság – szélesség – magasság |
190 255 365 |
| 9 | Tömeg, kg, nem nagyobb mint |
6 |
- tömörség;
- könnyű kezelhetőség: a minta cseréjéhez elegendő a kivehető tartály cseréje és a mérés elindításához a Start gomb megnyomása;
- multifunkcionalitás;
- személyi számítógép nélkül működik;
- a megfelelő védelmi szintnek (fém vandálbiztos
- gombok, érzékeny elemek védelme, az elektromos berendezések integrált védelme) és a stabilizált áramellátásnak köszönhetően a transzformátor közelében, terepen is használható olajvizsgálatra;
a mérési eredmények a beépített nyomtatóval kinyomtathatók.
A TOR-1 a következőkre használható:
a dízelüzemanyag nedvességtartalmának vizsgálatára;
kenőolajok nedvességtartalmának vizsgálata;
hidraulikaolajok nedvességtartalmának vizsgálata;
transzformátorolaj nedvességtartalmának vizsgálata.
