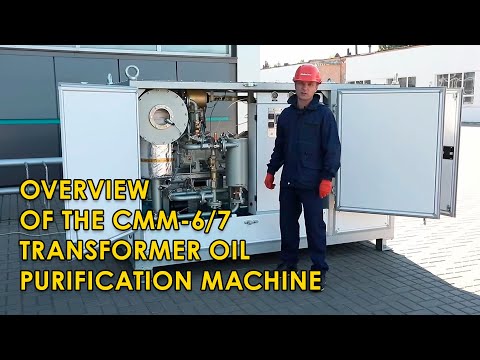

Unit Degassing CMM-6/7
Unit
-
Keuntungan
Fleksibilitas tinggi;
• Tidak memerlukan adsorben untuk pengeringan minyak transformator;
• Tidak ada polusi udara dan limbah untuk dibuang atau disimpan;
• Pengoperasian dan perawatan yang sederhana;
• Kualitas minyak terbaik bahkan setelah satu siklus pemrosesan;
• Konsumsi daya yang rendah;
• Tingkat kebisingan yang rendah.
- Deskripsi
- Spesifikasi
- Keuntungan
- Aplikasi
- Konfigurator
- Webinars
- Periode pengembalian modal
- Video
- Gallery
Mesin CMM-6/7 digunakan untuk tujuan berikut:
- Pemanasan, pemompaan, dan pengolahan minyak yang digunakan sebagai isolator atau pendingin pada peralatan listrik (transformator, OLTC, bushing transformator, sakelar tegangan tinggi, dll). Pengolahan minyak mencakup penghilangan partikel padat, gas, dan air.
- Penghilangan udara dan gas dari tangki transformator, jika gas masuk ke transformator selama perbaikan atau perawatan.
Kapasitas pemrosesan mesin ini adalah 3000 hingga 7000 liter per jam, tergantung pada mode operasi yang dipilih.
Desain Mesin
Mesin CMM-6/7 dibangun dalam sebuah kontainer. Kontainer ini mencakup semua komponen mesin:
- Ruang silinder, tempat udara dikeluarkan untuk mengurangi tekanan dan menciptakan vakum;
- Komponen yang menghilangkan udara dari ruang vakum (pompa booster dan pompa pendukung);
- Pompa minyak;
- Pemanas minyak;
- Komponen yang menghilangkan partikel padat dari minyak (filter kasar dan halus);
- Sistem kontrol (tombol kontrol dan lampu indikator).
Operasi Mesin
Mesin CMM-6/7 bersifat multifungsi, yaitu memiliki beberapa mode operasi.
Mode paling sederhana adalah pemompaan minyak. Dalam mode ini, hanya filter dan pompa yang bekerja.
Mode kedua memungkinkan pemanasan minyak dan penghilangan partikel padat. Pertama, pompa mengalirkan minyak ke pemanas. Kemudian minyak melewati filter. Pada akhirnya, minyak hangat yang telah disaring dipompa ke saluran keluaran unit.
Dalam mode degassing, minyak dipompa melalui pemanas untuk meningkatkan suhu hingga 50-55°С, lalu masuk ke bagian filter. Dari filter, minyak masuk ke ruang logam, tempat pompa vakum menghilangkan udara dan tekanan menjadi rendah. Ruang ini dilengkapi dengan pengisi khusus untuk meningkatkan luas permukaan minyak. Saat minyak melewati pengisi, vakum dan panas mengekstraksi air dan gas dari minyak.
Dalam mode evakuasi, mesin dihubungkan ke peralatan eksternal melalui selang, lalu pompa vakum menghilangkan udara dari peralatan tersebut.
Keterlibatan Operator
Tingkat keterlibatan operator dalam pengoperasian mesin CMM-6/7 bervariasi tergantung pada tingkat otomatisasi mesin, yang dipilih oleh pelanggan saat memesan (tersedia versi sepenuhnya otomatis dan dengan bantuan otomatisasi). Secara umum, operator menyalakan mesin dan memilih mode operasi yang diperlukan.
Dalam versi dasar, operator juga mengatur dan menyesuaikan tingkat pemrosesan dengan memutar katup manual. Pada versi sepenuhnya otomatis, tingkat pemrosesan dipilih oleh operator pada panel kontrol dan dipertahankan secara otomatis tanpa campur tangan lebih lanjut.
Keamanan
Keamanan mesin CMM-6/7 dijamin melalui kontrol parameter proses pengolahan minyak dan langkah-langkah perlindungan khusus:
- Perlindungan listrik terhadap arus berlebih dan kelebihan beban;
- Perlindungan terhadap kebocoran minyak akibat selang pecah atau minyak terlalu panas;
- Perlindungan dari kemungkinan kegagalan perangkat kontrol proses;
- Perlindungan terhadap kabel daya yang putus.
Jika perlindungan aktif, sistem akan menyalakan sirene dan memberi tahu operator tentang kegagalan. Sistem kontrol akan menghentikan mesin secara aman jika parameter proses melebihi batas.
Siapa yang Membutuhkan Mesin Ini
Mesin CMM-6/7 dirancang untuk produsen transformator, serta fasilitas layanan dan perbaikan peralatan yang berisi minyak isolasi.
| № |
Spesifikasi |
Nilai |
|
Kapasitas, m3/jam, tidak kurang dari |
||
|
– mode degassing, pengeringan, dan filtrasi |
2-6 |
|
|
– mode pemanasan dan filtrasi |
2-7 |
|
|
* Parameter minyak yang diproses: |
||
|
– kandungan gas, % vol, maksimum |
0,1 |
|
|
– kandungan air, ppm, maksimum |
10 ppm atau 5 ppm atau 5 ppm+ (opsional) |
|
|
– kelas kebersihan ISO 4406 |
16/14/12 |
|
|
Suhu keluaran minyak maksimum pada mode pemanasan, ºС |
90 |
|
|
Tekanan keluaran, MPa |
0,2 |
|
|
Daya maksimum pemanas, kW |
100 |
|
|
Konsumsi daya maksimum, kW |
115 |
|
|
Tekanan sisa di ruang vakum untuk degassing, Pa, maksimum |
267 |
|
|
Tekanan sisa di ruang vakum untuk pengujian kedap udara, Pa, maksimum |
26,7 |
|
|
Kebocoran udara maksimum dalam 1 jam pengujian kedap udara, Pa |
267 |
|
|
Sumber daya |
||
|
– tegangan, V |
400 |
|
|
– frekuensi, Hz** |
50/60 |
|
|
Dimensi, mm (tanpa trailer / dengan trailer) |
||
|
– panjang |
2600/3750 |
|
|
– tinggi |
1250/1840 |
|
|
– lebar |
1500/1940 |
|
|
Berat, kg (tanpa trailer / dengan trailer) |
1100/1500 |
|
Catatan: * Parameter kualitas minyak awal:
- Kandungan gas: di bawah 10,5% vol
- Kandungan air: di bawah 0,005% (50 g/t)
- Suhu: di atas 0 ºС.
** Semua peralatan yang dijual di AS dirancang untuk beroperasi pada daya AC 60 Hz.
Aplication :
Fleksibilitas tinggi;
• Tidak memerlukan adsorben untuk pengeringan minyak transformator;
• Tidak ada polusi udara dan limbah untuk dibuang atau disimpan;
• Pengoperasian dan perawatan yang sederhana;
• Kualitas minyak terbaik bahkan setelah satu siklus pemrosesan;
• Konsumsi daya yang rendah;
• Tingkat kebisingan yang rendah.
Aplication :
Unit CMM-6/7 dapat digunakan untuk:
• Pemurnian minyak transformator;
• Pemurnian minyak transformator traksi kereta listrik;
• Evakuasi transformator;
• Pemurnian minyak silikon;
• Pemurnian cairan dielektrik Midel 7131;
• Pemurnian cairan transformator ester alami FR3;
• Pemurnian minyak mesin sinar-X;
• Pemurnian minyak turbin tahan api Fyrquel.
