BỂ THU NHỰA BITUM SBE-30 (UVB- 1)

Bộ chứa và lưu trữ nhũ tương bitum SBE được thiết kế để lưu trữ nhũ tương bitum được sản xuất với máy nhũ tương bitum UVB-1. Nó có thể được lắp đặt cùng với một máy khuấy hoặc với một máy bơm tuần hoàn. Hệ thống được trang bị cảm biến mức và nhiệt độ Dinel và Wika, cũng như cảm biến tràn.

Bể thu nhựa bitum bao gồm các thành phần sau:

Bể thu gom nhựa bitum

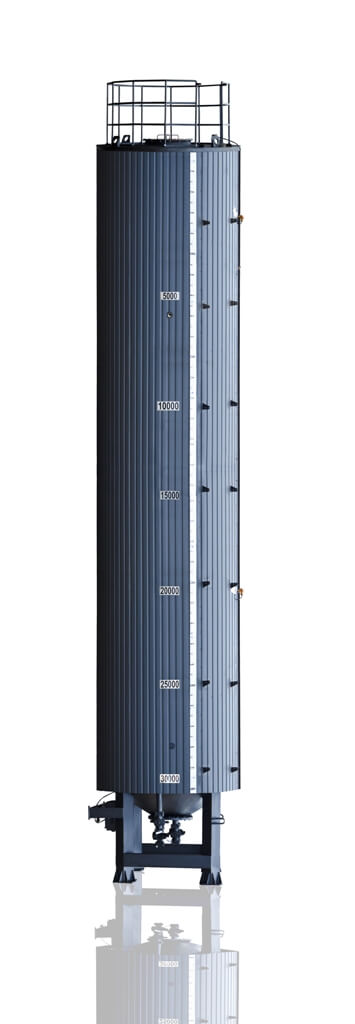

Tổng quan đơn vị: 1 – Đường ống trong thành bể; 2- Thang; 3- Bộ điều khiển; 4- Máy khuấy có tay vặn; 5- Hệ thống tuần hoàn chất mang nhiệt (bộ tải nhiệt);6- Cảm biến mức độ ; 7- Cảm biến báo tràn khẩn cấp; 8- Đầu nối tràn; 9- Đầu nối tải; 10- Đầu nối lưu thông; 11- Đầu nối dự trữ; 12- Đầu nối đầu ra; 13- Đầu nối ống dẫn; 14- Cảm biến nhiệt độ; 15- Cửa xem

Một ống dẫn cách nhiệt ngang vị trí 1, làm bằng thép kết cấu, với hệ thống lưu thông nhiệt ở vị trí 5. Ở phần dưới của bể là một đầu nối đầu ra (vị trí 12), qua đó bitum được thải ra để sử dụng và một đầu nối ống dẫn (vị trí 13).

Bên trong bể có máy khuấy có tay vặn (vị trí 4), với các tay vặn trên nóc bể.

Để kiểm soát mức bitum trong bể, một cảm biến (vị trí 6) được gắn vào. Để làm tăng độ tin cậy của bể, một cảm biến mức dự trữ (cảm biến khẩn cấp) (vị trí 7), được gắn vào, tự động dừng bơm đầu vào khi đạt đến mức này. Một đầu nối tràn được lắp đặt ở thành sau của tàu (vị trí 8).

Bộ điều khiển (vị trí 3) giúp kiểm soát của máy.

Thang được lắp đặt ở phía bên của tàu (vị trí 2).

Ba đầu nối đầu vào được lắp đặt trên nóc bể chứa bitum: để nạp bitum (vị trí 9), để lưu thông bitum (vị trí 10) và đầu nối dự trữ để có thể bổ sung đầu nối tải chính.

Nhiệt điện trở được lắp đặt trong phần trên cùng và dưới cùng của tàu để theo dõi nhiệt độ (vị trí 14).

Hệ thống bộ tải nhiệt gồm các đường ống và lớp áo cách nhiệt. Hệ thống có thể được kết nối với hệ thống sưởi theo quy trình của chính hệ thống hoặc máy sưởi độc lập. Dầu công nghiệp có nhiệt độ hoạt động t = 190 °С được sử dụng trong hệ thống.

Mặt trước của bể được trang bị một nhiệt kế lưỡng kim để kiểm soát nhiệt độ bổ sung.

Để kiểm soát trực quan mức chất lỏng, bể được lắp đặt cửa trên đỉnh của bể, cửa này cũng có thể được sử dụng để bảo dưỡng bên trong bể.

Sơ đồ kết nối

Sơ đồ kết nối

Đường ống lưu trữ nhũ tương bitum

                 Đặc điểm kĩ thuật

SBE-15

SBE-30

Tổng thể tích tối thiểu, m³

16

33

Thể tích sử dụng tối thiểu, m³

15

30

Nguồn cấp

●       điện áp, V

380

380

●       tần số AC, Hz

50

50

Kích thước (L/W/H), mm

2100/2100/6400

2448/2400/11700

Trọng lượng tối đa, kg

3000

7000

Trọng lượng tối đa khi chứa đầy, kg

18000

37000

  • kích thước thích hợp cho việc vận chuyển bằng đường biển.
