GlobeCore / Produkte / Ölentgasung, thermische Vakuumtrocknung / CMM-15 Ölentgasungsanlage

CMM-15 Ölentgasungsanlage

Die CMM-15 Anlage ist für die Entgasung, Entfernung von Feststoffen und Erwärmung von Öl für Leistungstransformatoren mit einer Spannung von bis zu 1.150 kV ausgelegt. Die Verarbeitungskapazität der Maschine beträgt 15.000 Liter pro Stunde....

Preis anfragen

Beschreibung
Spezifikation
Vorteil

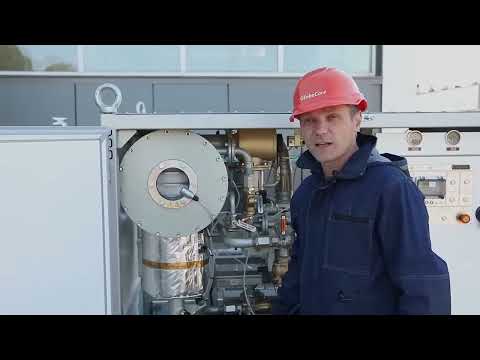

Video
Publications

Die CMM-15 Anlage ist als eigenständige Einheit konstruiert, bei der alle Komponenten und Betriebseinheiten durch Metallverkleidungen geschützt und mit gasdruckunterstützten Türen an den Seiten und der Rückseite der Einheit ausgestattet sind, die sich leicht öffnen lassen.

Die Einheit besteht aus einer Vakuumkammer, Ein- und Auslaufpumpen für das Öl, Grob- und Feinfiltern, einer Ölfalle, einem Ölheizer, Rohrleitungen mit Ventilen, einem Vakuumpumpenabschnitt und einem Schaltschrank.

Nr.	Parameter	Wert
1	Kapazität (Entgasung, Trocknungs- und Filtrationsmodus), m³/Stunde (gpm)	15 (66)
2	Kapazität (Heiz- und Filtrationsmodus), m³/Stunde (gpm)	17 (74,84)
3	Parameter des behandelten Öls*: Volumetrischer Gasgehalt %, max. Massenfeuchte, ppm, max. Filtrationsfeinheit, Mikron	0,1 10 ppm oder 5 ppm oder 5 ppm+ (optional) 1
4	Ölauslasstemperatur im Heizmodus, ºC (ºF)	90 (194)
5	Auslassdruck, MPa (psi)	0,58 (0,4)
6	Maximale Leistung, kW	205
7	Restdruck in der Vakuumkammer während der Entgasung, Pa (psi)	267 (0,039)
8	Restdruck in der Vakuumkammer während des Dichtigkeitstests, Pa (psi)	26,7 (0,0039)
9	Stromversorgungsparameter	Alle Optionen nach Kundenwunsch
10	Abmessungen, mm (Zoll)
	– Länge	4.365 (172)
	– Höhe	2.270 (89)
	– Breite	2.300 (91)
11	Gewicht, kg (lbs)	3.100 (6.834)

Hinweis: * Anfangsparameter des Öls:

Volumetrischer Gasgehalt – unter 5 %;
Massenfeuchte – unter 0,1 % (100 g/Tonne);
Temperatur – über 0 ºC / 32 ºF.

**Alle in den USA verkauften Geräte sind für den Betrieb mit 60 Hz Wechselstrom ausgelegt.

Vielseitigkeit;
kein Einsatz von Adsorbentien zur Trocknung von Transformatorenöl erforderlich;
keine Luftverschmutzung und keine Abfallströme zur Entsorgung oder Lagerung;
einfache Bedienung und Wartung;
beste Ölqualität bereits nach einem Verarbeitungszyklus;
geringer Stromverbrauch;
niedrige Geräuschpegel.
