GlobeCore / Produkte / Ölentgasung, thermische Vakuumtrocknung / CMM-10 Mobile Ölanlage

CMM-10 Mobile Ölanlage

Oil purification

CMM-10 Mobile Ölanlage

Kapazität: 10000 LPH | Tiefenentgasung | Vakuumtrocknung | 5 µm Filtration

Die Transformatoren-Ölverarbeitungseinheit CMM-10 ist für das Vakuumieren von Transformatoren, die Entfernung mechanischer Verunreinigungen sowie die Beseitigung von Wasser und Gasen aus elektrischen Isolierölen ausgelegt. Ihre Kapazität beträgt 10 m³/h (2.642 gal/h) im Entgasungs-, Trocknungs- und Filtrationsmodus und 15 m³/h (3.970 gal/h) im Heiz- und Filtrationsmodus. Die Einheit wird bei der Installation, Wartung und dem Betrieb ölgefüllter Hochspannungsanlagen, einschließlich Leistungstransformatoren und Hochspannungsschaltern, eingesetzt. Sie verfügt über eine Rahmenkonstruktion mit Metallbehälter und abschließbaren Türen.
Preis anfragen

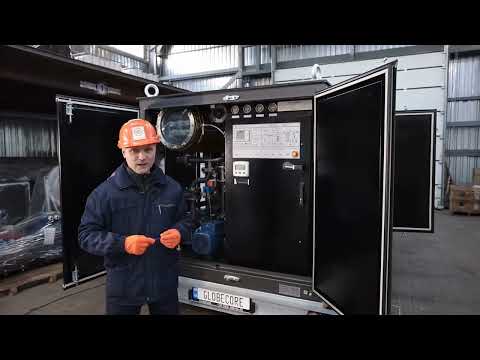

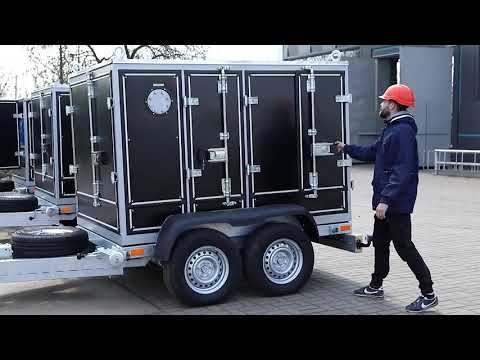

Die CMM-10 ist eine eigenständige Anlage mit allen notwendigen Komponenten und Bauteilen, die durch Metallplatten und Gasfeder-Türen an den Seiten und an der Rückseite geschützt sind. Die Container-Anlage befindet sich auf einem zugelassenen Tandem-Achs-Anhänger und ist bereit, jederzeit transportiert zu werden.

Das Gerät besteht aus einer Vakuumkammer, Eingangs- und Ausgangsölpumpen, Grob- und Feinfiltern, Ölfalle, Ölheizung, Rohrleitungen mit Ventilen, Vakuumpumpen und einem Schaltschrank.

Parameter

Werte

Kapazität, m³/h (gal/h):
  • Entgasungs-, Trocknungs- und Filtrationsmodus

8/2,117
  • Heiz- und Filtermodus

15/3,970

Parameter des Öls*:
  • Volumetrischer Gasgehalt, %, max

0.1
  • Masse Feuchtigkeitsgehalt, g/ton, max

3.0
  • Filtrationsfeinheit, Mikron

1

Öl-Austritts-Temperatur im Heizbetrieb, ºС/ ºF

90/194

Austrittsdruck, MPa

0.4

Heizleistung, kW

180

Leistungsaufnahme, kW, max

210

Restdruck in der Vakuumkammer während Entgasung, Pa, max

267

Restdruck in Vakuumkammer bei Luftdichtheitsprüfung, Pa, max

26.7

Luftaustritt in die Kammer in 1h, Pa, max

267

Parameter des Stromnetzes
  • Netzspannung, V

415
  • Wechselstromfrequenz, Hz**

50/60

Größe, mm/ft, max
  • Länge

4,750/15’7’’
  • Höhe

2,100/6’11’’
  • Breite

2,320/7’7’’

Gewicht, kg/lbs, max

3,500/7,735

Anmerkung: * Ausgangsparameter des Öls:

  • Volumetrischer Gasgehalt — unter 5 %;
  • Masse Feuchtigkeitsgehalt — unter 0.1 % (100 g/ton);
  • Temperatur — über 0 ºС/ 32 ºF.

**Alle in den USA verkauften Geräte sind auch für den Betrieb mit 60 Hz Wechselstrom ausgelegt.

  • Trafoöl-Durchschlagfestigkeit auf mindestens 70 kV erhöhen
  • Transformatortrocknung mit gleichzeitiger Ölverarbeitung
  • Erstbefüllung der elektrischen Ausrüstung mit Isolieröl
  • Absaugung von Transformatoren und anderen elektrischen Geräten
  • Einfache Bedienung und Wartung

Loading...

Components type is basic

Components type is premium

Manual performance adjustment by valves (or smooth performance adjustment, see option). Functioning in semi-automatic modes. Stepped or smooth (see option) oil heating. PLC control

Automatic performance adjustment. Functioning in automatic modes. Smooth oil heating. Control from PLC + HMI

Performance adjustment with manual valves

Performance adjustment of the oil pump is executed with a regulator on the control panel by means of a valve with an electric drive. Visual monitoring of the flow rate is by the flow meter indicator

Performance adjustment of the oil pump is executed by setpoint selecting at the control panel screen for maintaining the level in the vacuum column. Pump operation is smooth throughout the entire control range. There is a digital meter to control oil flow

The controller program switches the heater stages by contactors according to the algorithm. Operator sets the temperature and it is kept constant automatically

Solid state relay (SSR) adjusts the heater stages' current smoothly and non-contactly. The P-Int-Derivative Controller

The language of text at the controller screen, devices, controls and the language of the technical documentation is English

The language of text at the controller screen, devices, controls and the language of the technical documentation is Spanish

The 10 ppm mode is the standard operating mode of the equipment, which involves drying oil using thermal vacuum technology.

The 5 ppm mode ensures a very low level of residual moisture in the oil by reducing machine productivity. This means that the equipment effectively removes even the smallest traces of water, which significantly extends the service life of the equipment.

The 5 ppm+ mode is an improved version that ensures even lower residual oil moisture levels by using sorbent cartridges and reducing machine productivity. This is ideal for critical applications especially for heavily loaded transformers with high demands.

Capacitive transducer determines the activity of water dissolved in the oil and converts it into the absolute moisture content of the oil which entered the unit

Capacitive transducer determines the activity of water dissolved in the oil and converts it into the absolute moisture content of the oil which was processed by the unit

Capacitive transducer determines the activity of water dissolved in the oil and converts it into the absolute moisture content of the oil which entered the unit and which was processed by the unit

Mechanical flow meter with total flow display

Digital flow meter with current and total flow display

The cable is fitted with an industrial sealed connector, consisting of an internal plug and a cable socket

The cable wires' ends are fitted with a crimp terminals

The cable is fitted with an industrial sealed connector, consisting of an internal socket and a cable plug
