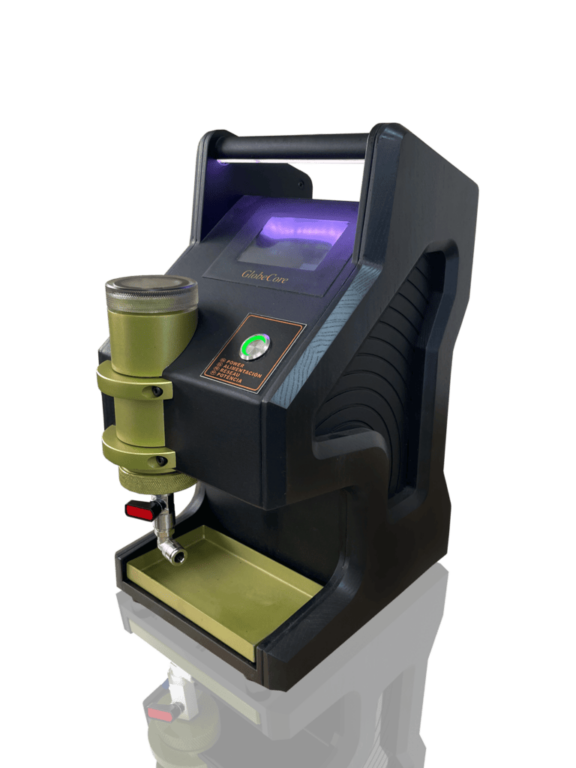

مقياس رطوبة الزيت TOR-1

جهاز اختبار زيت المحولات TOR-1 مصمم لاكتشاف الكسر الوزني للماء الذائب في الزيوت العازلة المعدنية التي لا تتجاوز لزوجتها 70 cSt عند درجة حرارة 50°C.

عند تشغيل هذا الجهاز، يجب أخذ في الاعتبار أن جهاز الاختبار هو مجرد نقطة مرجعية لاكتشاف محتوى الرطوبة بسرعة؛ التحليل النهائي يتطلب الاتصال بمختبر معتمد.

في أفضل الحالات، تتطلب التحليلات المختبرية القياسية يومًا كاملًا من العمل وتحتاج إلى الكثير من الموارد البشرية والمالية. ولكن باستخدام جهاز TOR-1، يمكن تشخيص زيت المحولات في أسرع وقت ممكن واتخاذ قرار سريع في الميدان بالقرب من المحول.

مكونات جهاز TOR-1

يجمع الجهاز جميع الأجهزة اللازمة لتشغيل سهل ومريح:

•شاشة LCD لعرض محتوى الرطوبة في الزيت المُختبر.

•حاوية سحب للزيت المُختبر.

•مستشعر الرطوبة لاكتشاف الكسر الوزني للرطوبة في الزيوت العازلة والشحمية.

•طابعة لإخراج النتائج على الورق.

مبدأ التشغيل

قياس الرطوبة في الزيت مشابه لقياس الرطوبة في الهواء. يمكن وصف محتوى الماء في الزيت كقيمة مطلقة بوحدات ppm أو قيمة نسبية من aw:

•ppm تعني النسبة بين وزن الماء ووزن الزيت.

•aw تعني المحتوى الفعلي من الرطوبة كنسبة مئوية من الزيت المشبع بالكامل بالرطوبة.

القيمة aw = 0 تعني زيت خالي من الرطوبة، بينما aw = 1 تعني أن الزيت مشبع بالكامل بالرطوبة.

يقيس الجهاز aw باستخدام مستشعر السعة الذي يضمن استقرارًا طويل الأمد ومقاومة ممتازة للتلوث. تشمل الكميات الفيزيائية المقاسة المياه الفعالة (aw) ودرجة الحرارة (T). باستخدام هذه الكميات، يقوم جهاز الاختبار السريع بحساب محتوى الرطوبة (ppm) في زيت المحولات المعدني. يمكن حساب محتوى الماء في زيوت المحولات غير المعدنية والزيوت الشحمية عن طريق إدخال معلمات محددة لهذه الزيوت. القيم المقاسة والمحسوبة متاحة على مخرجين تماثليين قابلين للتوسع والتكوين.
