Medidor de humedad de aceite TOR-1

GlobeCore / Productos / Instrumentos / Medidor de humedad de aceite TOR-1

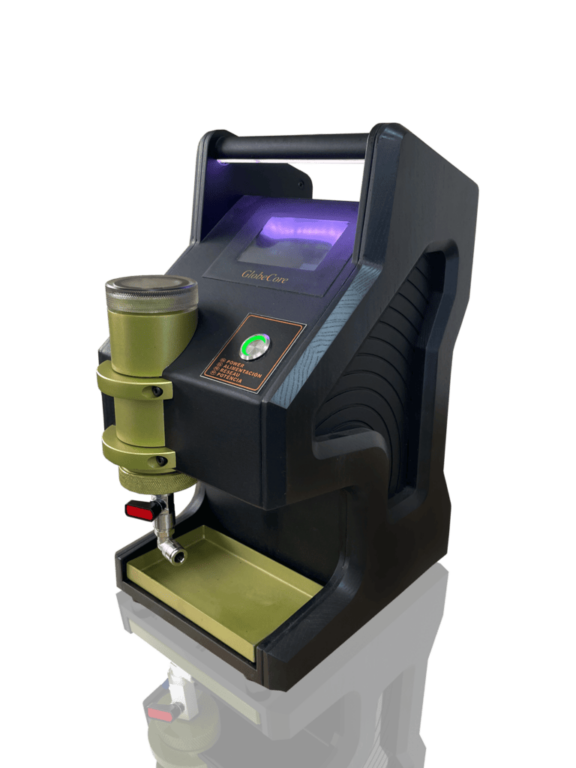

El dispositivo de medición para aceite del transformador TOR-1 está diseñado para determinar la fracción de masa de agua disuelta...
    Ventajas
    • compacidad;
    • facilidad de operación: para cambiar la muestra, es suficiente cambiar el vaso extraíble y presionar el botón «Inicio» para comenzar la medición;
    • multifuncionalidad;
    • funciona sin una computadora personal;
    • puede usarse para pruebas de aceite en el campo cerca del transformador, debido a un grado suficiente de protección (botones metálicos resistentes al vandalismo, protección de elementos sensores, protección integrada de equipos eléctricos) y una fuente de alimentación estabilizada;
    • los resultados de la medición se pueden imprimir en la impresora integrada.

El dispositivo de medición para aceite del transformador TOR-1 está diseñado para determinar la fracción de masa de agua disuelta en aceites minerales aislantes, cuya viscosidad a una temperatura de 50°C no supera los 70 cSt.

Al trabajar con este dispositivo se debe tener en cuenta que el probador es solo una guía para una rápida determinación del contenido de humedad, para el análisis final se debe contactar a un laboratorio certificado.

Las pruebas de laboratorio estándar toman, en el mejor de los casos, un día y requieren muchos recursos humanos y financieros. El uso de TOR-1 le permite diagnosticar rápidamente el aceite del transformador y tomar una decisión rápida en el campo cerca del transformador.

Diseño del dispositivo TOR-1

TOR-1 combina todos los dispositivos necesarios para una operación simple y conveniente:

  • Panel LCD para indicar el contenido de humedad del aceite probado;
  • vaso de almacenamiento para aceite de prueba;
  • sensor de humedad para determinar la fracción de masa de humedad en aceites lubricantes y aislantes;
  • impresora para imprimir los resultados de las pruebas en papel.

Principio de funcionamiento

Medir la humedad en el aceite es similar a medir la humedad en el aire. El contenido de agua del aceite se puede describir como un valor absoluto en ppm o como un valor relativo aw:

  • ppm es la relación entre la masa de humedad y la masa de aceite;
  • aw es el contenido de humedad real como porcentaje de aceite totalmente saturado.

El valor aw=0 corresponde a aceite sin agua, mientras que aw=1 corresponde a aceite totalmente saturado de humedad.

El dispositivo mide aw usando un sensor capacitivo que proporciona estabilidad a largo plazo y excelente resistencia a la contaminación. Las magnitudes físicas medidas son la actividad del agua aw y la temperatura T. Utilizando estos valores, el probador express calcula el contenido de humedad (ppm) del aceite de transformador mineral. El cálculo del contenido de agua en aceites de transformadores no minerales y aceites lubricantes se puede realizar ingresando los parámetros específicos de estos aceites. Los valores medidos y calculados están disponibles en dos salidas analógicas libremente escalables y configurables.

Nombre del parámetro

Valor

1 Rango operacional, aw (actividad del agua (aw))

0…1

2 Rango operacional de medición del contenido de agua disuelta, ppm

0….500

3 Precisión a 20 °C

±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw)

4 Medición de temperatura

Si

5 Temperatura ambiente de funcionamiento, °С

0…55

6 Potencia instalada, W

10

7 Tensión de alimentación de una red de CA monofásica con una frecuencia de 50 Hz, V

220

8 Dimensiones totales, mm, no más

– longitud

– ancho

– alto



190

255

365

9 Peso, kg, no más

6
