Maquina de regeneración de aceite CMM-12R

maquina de regeneración de aceite

MAQUINA DE REGENERACIÓN DE ACEITE DE TRANSFORMADOR CMM-12R

Con la regeneración de GlobeCore, es posible llenar el transformador con los aceites que requieren reciclaje. Y también usar el aceite durante toda la vida útil del transformador sin reemplazo. La maquina de regeneración de aceite CMM-R está diseñada para extender la vida útil de los transformadores al restaurar la resistencia dieléctrica y la composición química de los aceites aislantes eléctricos. En el proceso de recuperación de petróleo, los productos de desintegración del aceite, los componentes ácidos se eliminan, el aceite se clarifica, su resistencia a la oxidación aumenta y la propensión a disolver los gases disminuye.

PURIFICACIÓN DE LOS TRANSFORMADORES DEL SEDIMENTO

La purificación de los bobinados del transformador del sedimento se lleva a cabo haciendo circular el aceite a través de un transformador calentado a una temperatura de anilina superior a la temperatura, cuando el lodo comienza a disolverse en el aceite. Usualmente esta temperatura está dentro de los 80 ° C. La eliminación del sedimento ocurre simultáneamente con la regeneración del aceite. Para eliminar los sedimentos, sólo se debe usar aceite nuevo o regenerado. La purificación de los devanados es posible tanto en el transformador encendido, como apagado. La purificación del transformador toma de 30 a 60 pases a través de la instalación. Cuando se trabaja en un transformador de desconexión, la eficacia de la disolución disminuye debido a la ausencia de oscilación de los devanados, por lo que la purificación lleva más tiempo.

REGENERACIÓN DE ACEITE DE CONTENEDOR AL CONTENEDOR

El proceso de regeneración del aceite fuera del transformador es el mismo que en el transformador. La diferencia es que es necesario reducir la capacidad de la instalación de la nominal en un 20-25%. En este caso, se requiere la interrupción del trabajo de la estación para reactivar el sorbente.

En las instalaciones de CMM-MP, la salida se mide en dos cantidades, a saber: litros por hora y litros de aceite pasados a través de Fuller:

  • cuando se trabaja en el modo de calentamiento y desgasificación, la productividad se puede considerar en litros por hora;
  • a la regeneración es oportuno considerar la productividad en la cantidad del aceite regenerado por ciclo.

Este parámetro depende directamente de la cantidad de tierra de Fuller, enterrada en la unidad y de la acidez del aceite. Aproximadamente el volumen del aceite regenerado es, de 4 litros / 1 kg de tierra de Fuller con un número de aceite ácido de 0,2 mg de KOH / g. Cuando el número de ácido disminuye, la relación de aceite tratado a 1 kilogramo de tierra aumenta proporcionalmente. En la fabricación de un complejo para la regeneración de aceites, la planta puede equiparse con una unidad de adición de inhibidores. La tabla muestra una serie típica de modelos. GlobeCore fabrica modelos de cualquier configuración y está listo para nuevas soluciones de diseño.

Características técnicas de la unidad de regeneración de aceite CMM-12R

Parámetro

Valor

1 Capacidad, l/h (gpm)

1000 (4,4)

2 Pérdidas de aceite durante el funcionamiento, %

2-25

3 Temperatura de aceite máxima permitida, оС (оF)

90 (194)

4 Presión de salida, bar (psi)

2,5 (36,25)

5 Potencia del calentador de aceite, kW

24

6 Velocidad de succión de vacío nominal, l/h (gpm)

280 000 (1232,8)

7 Masa del sorbente Tierra de Fuller, kg (lbs)

1600 (3527,4)

8 Parámetros de potencia eléctrica
Voltaje, V

Personalizable

Frecuencia, Hz
9 Finura de filtración gruesa (filtro de malla), µm

100

10 Finura de prefiltración, µm

25

11 Finura de filtración fina, µm

5

12 Dimensiones, mm (in)
Longitud

5500(217)

Ancho

2320 (91)

Altura

2450 (96)

13 Peso, kg (lbs)

6000 (13227)

Al procesar aceites en la máquina CMM-P en una pasada, se logran los siguientes parámetros de los aceites:

Características de los aceites usados

Cuando se procesan aceites en la estación СMM-12R con unidad de desgasificación para una pasada, se obtienen estas características de los aceites.
Indicadores El método de la prueba Valores antes de la regeneración Valores después de la regeneración
Vista exterior Se determina visualmente en luz transmitida a temperatura ambiente y con un grosor de 100 mm Líquido opaco,

color marrón

Líquido transparente, libre de sedimentos y partículas suspendidas
Número ácidico, mg КОН / g IEC 296; ASTM D-664 0,63 0,01
Piedra azufre corrosivo ISO 5662; ASTM D-1275 Disponibilidad Ausencia
Contenido de humedad en masa, g / t (ppm) IEC 733; ASTM D-1533 170 5
Tensión de ruptura, kV IEC 156; ASTM D-1816 11 73
Ángulo de pérdida dieléctrica tangente a 90 ° C IEC 247; ASTM D-924 4,0 1
Contenido de gas a granel del aceite  % IEC 60599; ASTM D-3612 12 0,1
Tensión superficial, N / m, a 25 ° C ISO 6295; ASTM D-2285 22 45
Dimensiones de las impurezas mecánicas, μm 50 5
Estabilidad oxidativa: número de ácido, mg de KOH / g IEC 1125А; IEC 1125B; IP-307 0,2

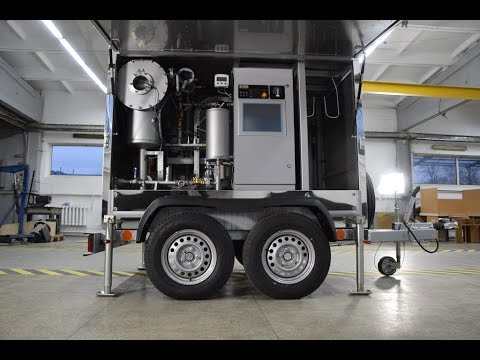

El diseño de la maquina de regeneración de aceite proporciona una buena movilidad y la capacidad de trabajar directamente cerca del transformador, mientras que la estación se puede mover de un transformador a otro por medio de vehículos. El equipo y los parámetros tecnológicos están controlados por un microcontrolador con un panel de control táctil. La instalación funciona de acuerdo con el programa especificado y no requiere intervención del operador. Todo el complejo está montado en un contenedor de metal, que está instalado en un semirremolque o un camión contenedor estándar. El contenedor proporciona ventilación, iluminación, lugar del operador, un lugar para la ubicación de las herramientas necesarias para el trabajo.
