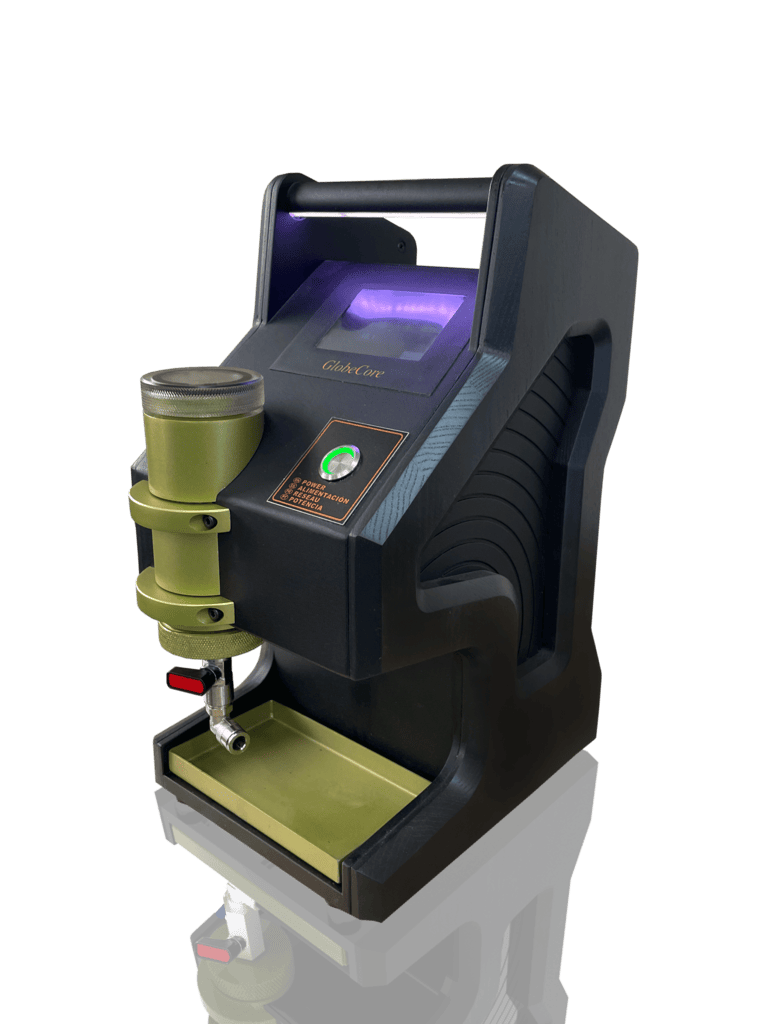

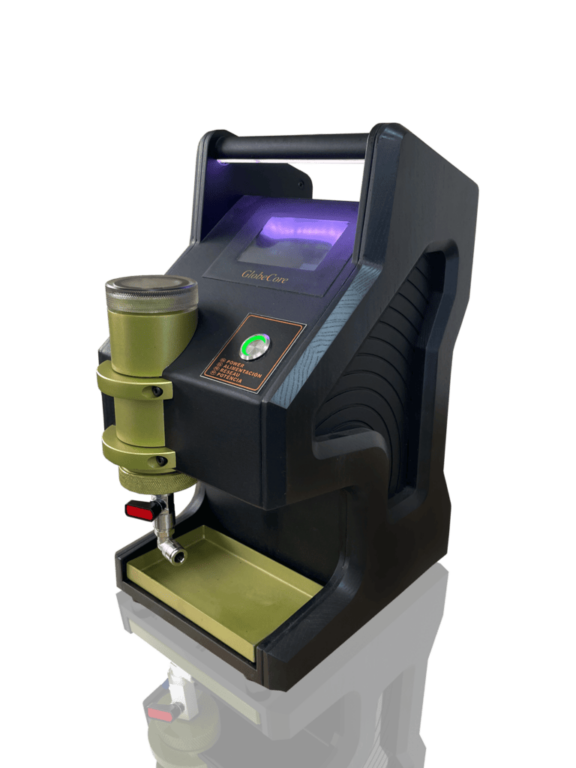

Mètre d’humidité d’huile TOR-1

L’appareil de mesure pour l’huile de transformateur TOR-1 est conçu pour déterminer la fraction massique d’eau dissoute dans les huiles minérales isolantes, dont la viscosité à une température de 50°C ne dépasse pas 70cSt.

Lorsque vous travaillez avec cet appareil, il faut tenir compte du fait que le testeur n’est qu’un guide pour une détermination rapide de la teneur en humidité, pour l’analyse finale, vous devez contacter un laboratoire certifié.

Les tests de laboratoire standard prennent, au mieux, une journée et nécessitent beaucoup de ressources humaines et financières. L’utilisation de TOR-1 vous permet de diagnostiquer rapidement l’huile de transformateur et de prendre une décision rapide sur le terrain à proximité du transformateur.

Composition du dispositif TOR-1

L’appareil combine tous les composants nécessaires pour un fonctionnement simple et pratique :

  • Panneau LCD pour indiquer la teneur en humidité de l’huile testée ;
  • gobelet de stockage pour l’huile testée ;
  • capteur d’humidité pour déterminer la fraction massique d’humidité dans les huiles lubrifiantes et isolantes ;
  • Imprimante pour afficher les résultats des tests sur papier.

Principe d’opération

La mesure de l’humidité dans l’huile est similaire à la mesure de l’humidité dans l’air. La teneur en eau dans l’huile peut être décrite comme une valeur absolue en ppm ou comme une valeur relative aw :

  • ppm – est le rapport de la masse d’humidité à la masse d’huile ;
  • aw – est la teneur en humidité réelle en pourcentage de l’huile entièrement saturée.

La valeur aw=0 correspond à une huile sans eau, tandis que aw=1 correspond à une huile complètement saturée d’humidité.

L’instrument mesure l’aw à l’aide d’un capteur capacitif qui offre une stabilité à long terme et une excellente résistance à la contamination. Les grandeurs physiques mesurées sont l’activité de l’eau aw et la température T. A partir de ces grandeurs, le testeur express calcule la teneur en humidité (ppm) de l’huile minérale de transformateur. Le calcul de la teneur en eau des huiles de transformateur non minérales et des huiles de lubrification peut être effectué en saisissant les paramètres spécifiques de ces huiles. Les valeurs mesurées et calculées sont disponibles sur deux sorties analogiques librement évolutives et configurables.

Nom du paramètre

Valeur

1 Plage de fonctionnement, aw (activité de l’eau (aw))

0…1

2 Plage de travail de mesure de la teneur en eau dissoute, ppm

0….500

3 Précision à 20 °C

±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw)

4 Mesure de température

Oui

5 Température de l’environnement de travail, °C

0…55

6 Puissance installée, W

10

7 Tension d’alimentation d’un réseau alternatif monophasé avec une fréquence de 50 Hz, V 220
8 Dimensions

– longueur

– largeur

– la taille



180

180

380

9 Poids, kg 6

  • compacité;
  • simplicité d’utilisation : pour changer d’échantillon, il suffit de changer le verre amovible et d’appuyer sur le bouton «Start» pour lancer la mesure;
  • multifonctionnalité;
  • fonctionne sans ordinateur personnel;
  • utilisable pour les essais d’huile sur le terrain à proximité du transformateur grâce à un degré de protection suffisant (boutons métalliques anti-vandalisme, protection des éléments sensibles, protection intégrée des équipements électriques) et une alimentation stabilisée;
  • les résultats de mesure peuvent être imprimés sur l’imprimante intégrée.
