LFD Dispositif de chauffage basse fréquence
LFD
-
Avantages
- Automatisation complète ;
- Équipements intelligents ;
- Dimensions compactes ;
- Basse consommation énergétique ;
- Séchage des enroulements du transformateur ;
- Protection contre la surchauffe des bobinages.

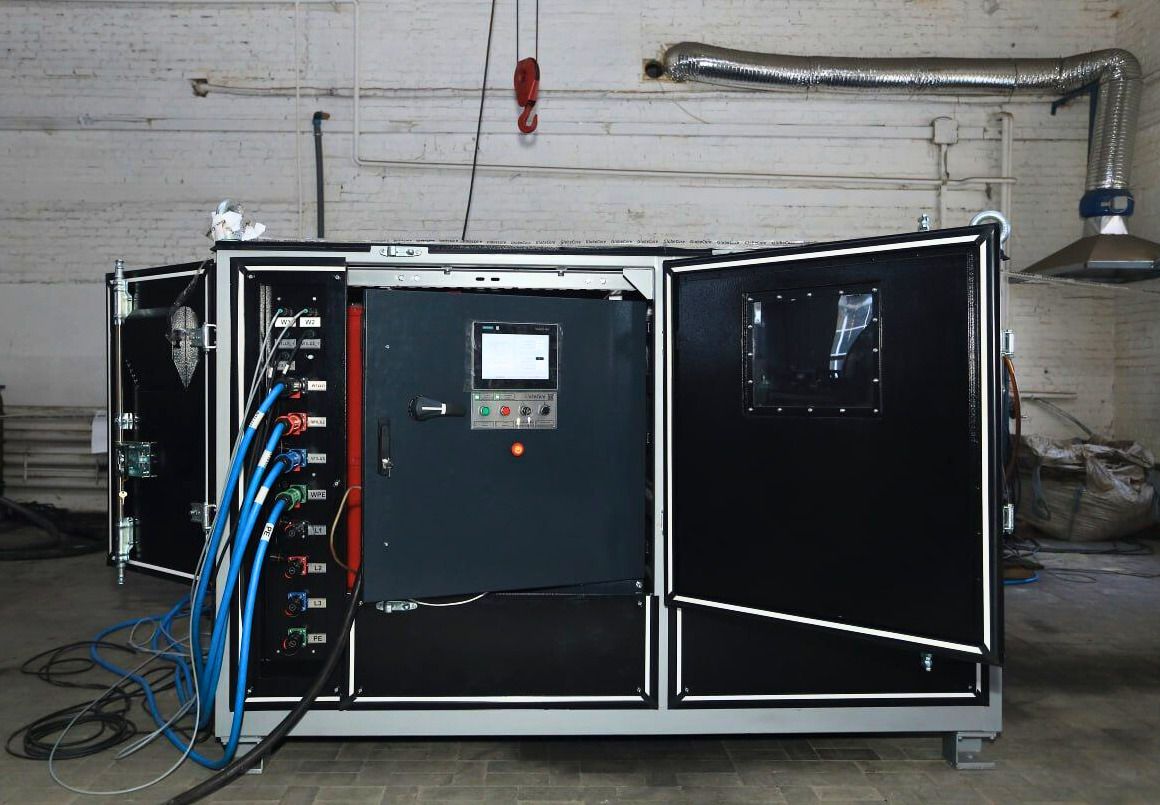

Le dispositif LFD est conçu pour chauffer et sécher les enroulements de transformateur.
Le principe de fonctionnement de l’appareil est basé sur la circulation de courants basse fréquence à travers les enroulements du transformateur et leur chauffage à une température de séchage de 75-120°C. Étant donné que lors du chauffage avec des courants basse fréquence, la source de chaleur est l’enroulement et que le chauffage provient de l’intérieur, l’élimination de l’humidité de l’épaisseur de l’isolation se déroule plus rapidement et plus complètement qu’avec d’autres méthodes de chauffage.
Pour améliorer l’efficacité du séchage des transformateurs remplis d’huile, le dispositif LFD peut être utilisé en combinaison avec des unités de séchage sous vide thermique CMM. Dans ce cas, lors du séchage du transformateur, il y a un processus simultané de chauffage direct des enroulements du transformateur déconnecté et d’élimination de l’humidité libérée des enroulements dans l’huile.
Si l’huile est vidangée du transformateur, il sera alors efficace d’utiliser le dispositif LFD en combinaison avec les unités BV ou UVV ou Mojave Heat, qui éliminent l’humidité libérée des enroulements dans l’espace du réservoir du transformateur.
Le processus se déroule automatiquement jusqu’à ce que la teneur en humidité de l’huile devienne inférieure à 10 g/t (ppm) après que les enroulements sont chauffés à une température de +75°С.
| № |
Paramètre |
Valeur |
|
| 1 | Courant d’entrée maximal (alternatif), A |
185 |
|
| 2 | Courant de sortie maximal (sinusoïdal |
200 |
|
| 3 | courant alternatif), A |
0-400 |
|
| 4 | Tension de sortie CA à régulation automatique, V |
0-40 |
|
| 5 | Température ambiante, °C |
Concentration d’humidité interdit |
|
| 6 | Fréquence de sortie, Hz |
0,5-5 |
|
| 7 | Degré de protection |
IP 54, IP 09 |
|
| 8 | Paramètres du système d’alimentation électrique |
À la demande du client |
|
| 9 | Dimensions, MM | longueur |
800 |
| largeur |
800 |
||
| hauteur |
2000 |
||
| 10 | Poids, kg |
500 |
|
- Automatisation complète ;
- Équipements intelligents ;
- Dimensions compactes ;
- Basse consommation énergétique ;
- Séchage des enroulements du transformateur ;
- Protection contre la surchauffe des bobinages.
L’appareil LFD de GlobeCore peut être utilisé pour :
- le séchage des transformateurs de distribution pour réseaux électriques ;
- le séchage des transformateurs de puissance dans les centrales électriques ;
- le séchage des transformateurs de traction pour trains électriques ;
- le séchage des transformateurs de puissance miniers ;
- le séchage des transformateurs marins ;
- le séchage des transformateurs pour fours électriques ;
- le séchage des transformateurs élévateurs dans les centrales éoliennes ;
- le séchage des transformateurs pour l’industrie pétrolière et gazière utilisés dans les complexes de production de pétrole et de gaz pour alimenter les équipements extra lourds ;
- le séchage des transformateurs utilisés dans les aéroports pour alimenter l’éclairage, les systèmes de navigation et autres équipements critiques ;
- le séchage des transformateurs pour les systèmes d’irrigation utilisés dans le secteur agricole pour alimenter les pompes et autres équipements dans les grandes zones extérieures ;
- le séchage des transformateurs utilisés dans les établissements médicaux pour alimenter les équipements médicaux nécessitant une alimentation stable ;
- le séchage des transformateurs utilisés dans les systèmes de signalisation ferroviaire et de communication pour alimenter les systèmes de sécurité et de communication sur les voies ferrées ;
- le séchage des transformateurs utilisés dans le métro pour alimenter les systèmes d’alimentation électrique souterrains, y compris l’éclairage, les systèmes de ventilation et les entraînements des escaliers mécaniques ;
- le séchage des transformateurs d’infrastructure portuaire utilisés pour alimenter les grues maritimes, les chargeurs de quais et autres équipements portuaires ;
- le séchage des transformateurs pour les usines de traitement de l’eau qui alimentent les pompes, les systèmes d’aération et autres équipements utilisés pour le traitement de l’eau ;
- le séchage des transformateurs utilisés dans l’industrie chimique pour alimenter les équipements des usines chimiques produisant une variété de substances chimiques et de matériaux ;
- le séchage des transformateurs utilisés pour alimenter les équipements miniers, en particulier dans les environnements souterrains où il est essentiel d’avoir une alimentation fiable et sécurisée ;
- le séchage des transformateurs pour l’éclairage des grands stades sportifs assurant un éclairage puissant et fiable lors des événements sportifs nocturnes ;
- le séchage des transformateurs utilisés pour alimenter les systèmes de contrôle de la circulation, y compris les feux de signalisation, les panneaux d’information et autres composants de l’infrastructure routière ;
- le séchage des transformateurs utilisés pour l’alimentation des hôpitaux et autres établissements médicaux ;
- le séchage des transformateurs utilisés pour alimenter
- les centres de traitement des données (data centers) ;
- le séchage des transformateurs utilisés pour alimenter
- les bases militaires et les installations de sécurité nationale ;
- le séchage des transformateurs utilisés pour alimenter
- les systèmes de réponse d’urgence et les services de secours, y compris les casernes de pompiers, les postes de police et les services médicaux d’urgence ;
- le séchage des transformateurs utilisés pour alimenter les tours et centres de télécommunications ;
- le séchage des transformateurs utilisés pour alimenter les banques et les institutions financières.
