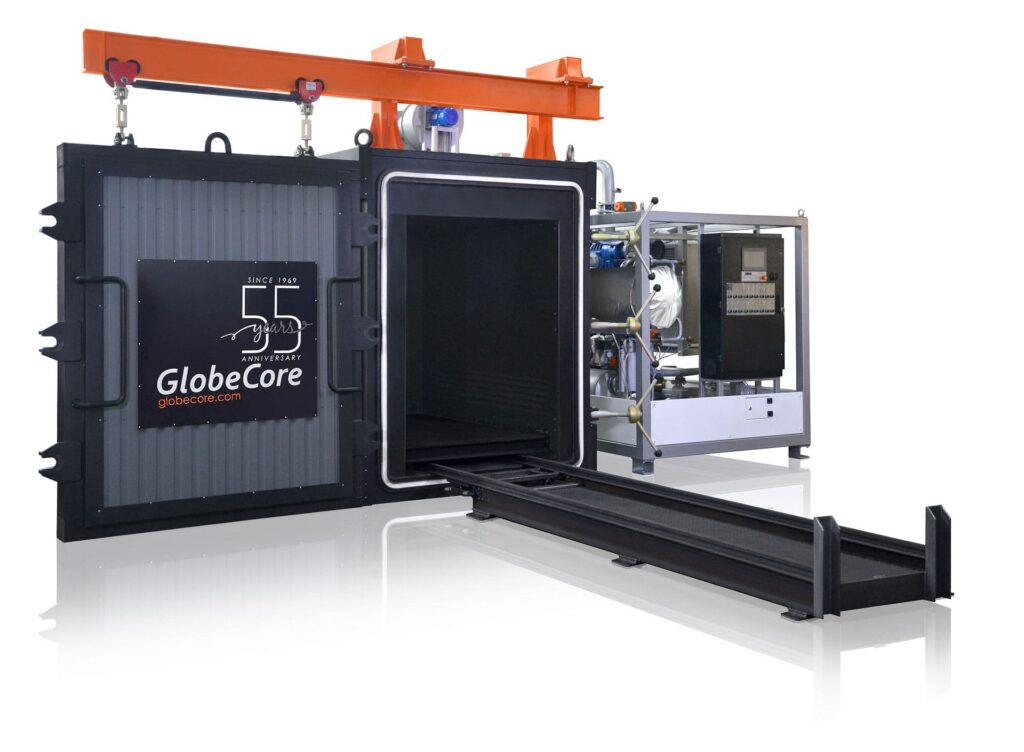

US-6S Installation de séchage de transformateur
US-6S Installation de séchage de transformateur
Pour l’isolation solide des transformateurs | Séchage sous vide | Chauffage électrique
Le système US-6S comprend la commande automatisée du séchage de transformateur par enregistrement automatique des paramètres:
- mode thermique de chauffage;
- degré de vide dans l’installation;
- variation du degré de l’humidité d’isolation pendant le processus de séchage;
- présence de condensat dans la chambre;
- iI est également possible d’enregistrer automatiquement les paramètres listés dans la mémoire du contrôleur pour générer un rapport et un protocole.
Technologie de séchage de transformateur de puissance
La partie active du transformateur est chargée sur le chariot coulissant par un pont roulant ou un chargeur. Le chariot est équipé d’un entraînement mécanique; la commande est effectuée par l’opérateur depuis l’armoire de commande.
La porte de la chambre de travail est entièrement mécanisée par l’entraînement pneumatique, la fermeture et l’ouverture sont effectuées par l’opérateur depuis l’armoire de commande.
Le chauffage de la chambre de travail est assuré par l’huile pour machines à travers les échangeurs de chaleur. Pour assurer l’échauffement d’huile il y a un réchauffeur instantané PPМ-18С.
La chambre de travail est en acier inoxydable. Elle est isolée pour protéger le personnel de service contre les chocs thermiques éventuels et pour réduire l’influence de la température ambiante sur le processus de séchage.
Le système contient également un condenseur pour collecter l’humidité du séchage.
Commande de l’installation
L’armoire de commande est placée séparément comme un objet autonome. Elle est aménagée de tous les dispositifs de commande et de surveillance du processus technologique. Elle est aussi équipée d’un système automatique de protection contre les modes d’urgence et d’un système de diagnostic des pannes.
Le système de commande permet à l’opérateur de surveiller l’état de la barre et les paramètres de fonctionnement de l’installation tout au long du processus de séchage.
| N |
Paramètre |
Valeur |
| Chambre de séchage | ||
| 1 | Dimensions internes, mm (po), max | |
| – profondeur |
2 000 (78.7) |
|
| – largeur |
1 300 (51.2) |
|
| – hauteur |
1 600 (63) |
|
| Section de chauffage | ||
| 2 | Puissance du chauffage, kW |
45 |
| 3 | Plage de réglage de la température, °C (°F) |
20…120 (68…248) |
| 4 | Quantité de chauffages électriques thermiques, pcs |
15 |
| Section de vide | ||
| 5 | Capacité, m3/h (gpm) |
1,000 (4,402) |
| 6 | Niveau de puissance total des moteurs, kW |
11 |
| 7 | Niveau de vide atteint, mbar (psi) |
1 (0.014) |
| Système de circulation | ||
| 8 | Capacité, m3/h (gpm) |
2,000 (8,804) |
| 9 | Puissance du ventilateur, kW |
2,2 |
| Système d’échappement | ||
| 10 | Capacité, m3/h (gpm) |
2,000 (8,804) |
| 11 | Puissance du ventilateur, kW |
1,1 |
| Système de condensation | ||
| 12 | Puissance du refroidisseur, kW |
3,0 |
| 13 | Performance de refroidissement du refroidisseur, kcal/h |
6 000 |
| 14 | Surface de condensation, (po2 ) m2 |
7,5 (11,625) |
| 15 | Type d’échangeur de chaleur (condenseur) |
coquille-tube |
| Système pneumatique | ||
| 16 | Puissance du compresseur, kW |
1,1 |
| 17 | Pression, bar (psi) |
9 (130.5) |
*– Les dimensions indiquées correspondent à l’une des configurations possibles de l’unité. GlobeCore fabrique des chambres à vide de différentes tailles selon la demande du client.
- séchage uniforme de la partie active du transformateur dans tout son volume;
- économie d’énergie électrique;
- durée de séchage réduite;
- simple à commander;
- surveillance et enregistrement des paramètres du processus;
- système d’élimination de l’humidité de la chambre de travail;
- chambre de travail est en matériau anti-corrosif.
