TOR-1変圧器油の水分含有量測定器
TOR-1変圧器油の水分含有量測定器
TOR-1変圧器油用の測定器は粘度が50°C温度で７０cSt以上にならない鉱物絶縁油にある溶解水の質量分率を判別するために意図されている。 本器を使用する場合、テスターは含水率を早く測定する参考だけになり、最終的な分析を実行するために認証試験所に連絡しなければならないことに注意する必要がある。 基準ラボ分析には最短でも１日かかり、巨大な人材と財源の費用もかかる。ТОR-1の使用は最短時間で変圧器油を診断して、変圧器の現場で迅速な決断を行うことを可能にする。 TOR-1器の組成 本器は簡単で便利な動きのために全部の必要な部分を組み合わせる： テスト・オイルにある湿度と水素の含有量を表示するLCDパネル； 試験油用の蓄積コップ； 潤滑油と絶縁油にある水分の質量分率を測定する湿度センサー； テスト結果を紙に表示するプリンタ。 動作原理 オイルにある湿度の測定は空気にある湿度の測定に類似している。オイルにある水の含有量はppmで表す絶対値又はawの相対値で表示できる： ppmは水分質量とオイル質量の比率； awは水分で完全に飽和されたオイルからの割合として事実的な含水率。 aw=0値は水がないオイルと一致、aw=1は水分で完全に飽和されたオイルと一致している。 本器は長時間の安定を提供、汚染に最高に耐える容量センサーでawを測定する。測定される物性量は水分活性awと温度Tである。この値を使って、エクスプレス・テスターは変圧器用鉱物油にある含水率(ppm)を測定する。変圧器用及び潤滑の無鉱物油にある水分含有量の計算はこのオイルの特定パラメーターを入力して、実行できる。測定及び計算された値は自由に拡張可能で設定可能な二つのアナログ出力で入手可能である。
-
利点
- 小型；
- 使いやすさ：試料を変更するためには取り外しコップを変更してから、測定を開始する「スタート」ボタンを押すことだけ十分である；
- 多機能性；
- パソコン無しで動く；
- 十分なレベルの保護（金属製のバンダルプルーフ・ボタン、センサー素子保護、電気機器の組み込み保護）と安定した電源があるので、変圧器の現場でオイルをテストするために使用可能である；
- 測定結果は組み込みプリンターで印刷可能である。
TOR-1変圧器油用の測定器は粘度が50°C温度で７０cSt以上にならない鉱物絶縁油にある溶解水の質量分率を判別するために意図されている。
本器を使用する場合、テスターは含水率を早く測定する参考だけになり、最終的な分析を実行するために認証試験所に連絡しなければならないことに注意する必要がある。
基準ラボ分析には最短でも１日かかり、巨大な人材と財源の費用もかかる。ТОR-1の使用は最短時間で変圧器油を診断して、変圧器の現場で迅速な決断を行うことを可能にする。

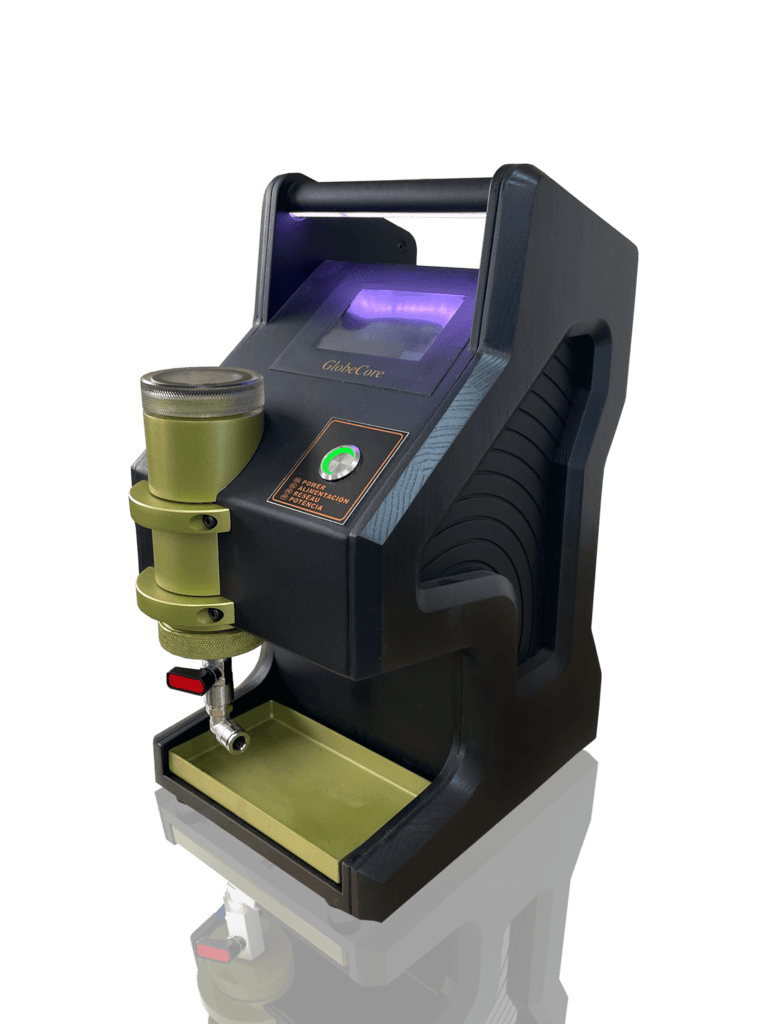

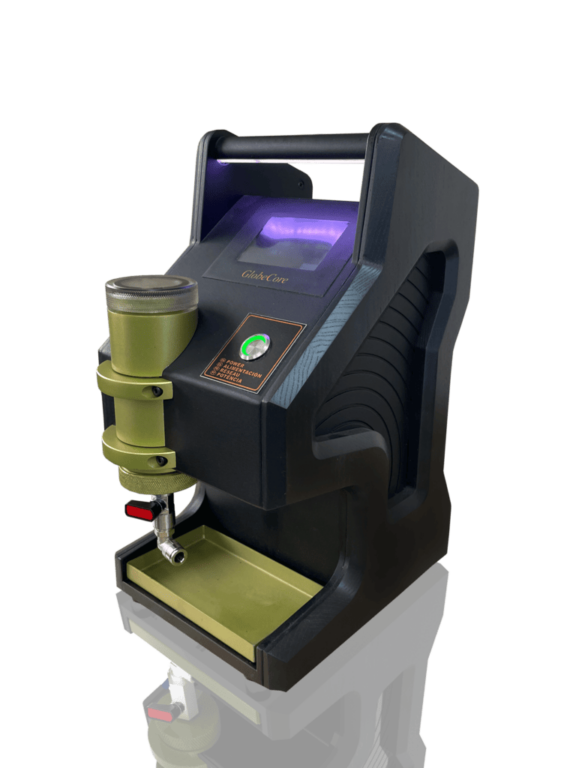

TOR-1器の組成
本器は簡単で便利な動きのために全部の必要な部分を組み合わせる：
- テスト・オイルにある湿度と水素の含有量を表示するLCDパネル；
- 試験油用の蓄積コップ；
- 潤滑油と絶縁油にある水分の質量分率を測定する湿度センサー；
- テスト結果を紙に表示するプリンタ。
動作原理
オイルにある湿度の測定は空気にある湿度の測定に類似している。オイルにある水の含有量はppmで表す絶対値又はawの相対値で表示できる：
- ppmは水分質量とオイル質量の比率；
- awは水分で完全に飽和されたオイルからの割合として事実的な含水率。
aw=0値は水がないオイルと一致、aw=1は水分で完全に飽和されたオイルと一致している。
本器は長時間の安定を提供、汚染に最高に耐える容量センサーでawを測定する。測定される物性量は水分活性awと温度Tである。この値を使って、エクスプレス・テスターは変圧器用鉱物油にある含水率(ppm)を測定する。変圧器用及び潤滑の無鉱物油にある水分含有量の計算はこのオイルの特定パラメーターを入力して、実行できる。測定及び計算された値は自由に拡張可能で設定可能な二つのアナログ出力で入手可能である。
| № |
パラメーター名 |
値 |
| 1. | 動作範囲、aw(水分活性(aw)) |
0…1 |
| 2. | 溶解水含有量測定の動作範囲、ppm |
0…500 |
| 3. | 20°Cでの精度 |
±0.02aw(0…0.9 aw)±0.03aw (0.9…1aw) |
| 4. | 温度測定 |
有 |
| 5. | 動作環境温度、°С |
0…55 |
| 6. | 設備容量、W |
10 |
| 7. | 周波数５０Hzがある単相交流の電圧、V |
220 |
| 8. | 全体寸法、mm以下
—長さ —広さ —高さ |
190 255 365 |
| 9. | 質量、kg以下 | 6 |
- 小型；
- 使いやすさ：試料を変更するためには取り外しコップを変更してから、測定を開始する「スタート」ボタンを押すことだけ十分である；
- 多機能性；
- パソコン無しで動く；
- 十分なレベルの保護（金属製のバンダルプルーフ・ボタン、センサー素子保護、電気機器の組み込み保護）と安定した電源があるので、変圧器の現場でオイルをテストするために使用可能である；
- 測定結果は組み込みプリンターで印刷可能である。
