TOR-4 Sistema de Secagem Online de Transformadores
TOR-4
-
Vantagens
- conexão com transformadores de qualquer tipo e idade;
- o processo de conexão leva menos de uma hora;
- o sorvente captura a água independentemente de sua temperatura e forma;
- a máquina seca o óleo sem aquecer e não requer controle constante do operador;
- a máquina pode ser instalada temporariamente ou permanentemente;
- uma carcaça robusta que protege o sistema de forma confiável;
- uma vez saturado com água, o sorvente pode ser reativado usando a unidade BRPS (BRZ) e reutilizado para secagem do óleo.
A unidade de secagem de óleo do transformador TOR-4 é projetada para remover a água do transformador, mantendo-o seco independentemente da temperatura e do estado da água no óleo.
Condições ambientais para operação:
- Temperatura ambiente de 278 a 313 K (+5 a + 40)°C;
- Pressão atmosférica de 84 a 106,7 kPa (630 a 800 mm Hg);
- Altitude acima do nível do mar de até 2000 m;
- Ao ar livre sob uma cobertura;
- Em ambientes internos com ventilação.
Princípio de operação

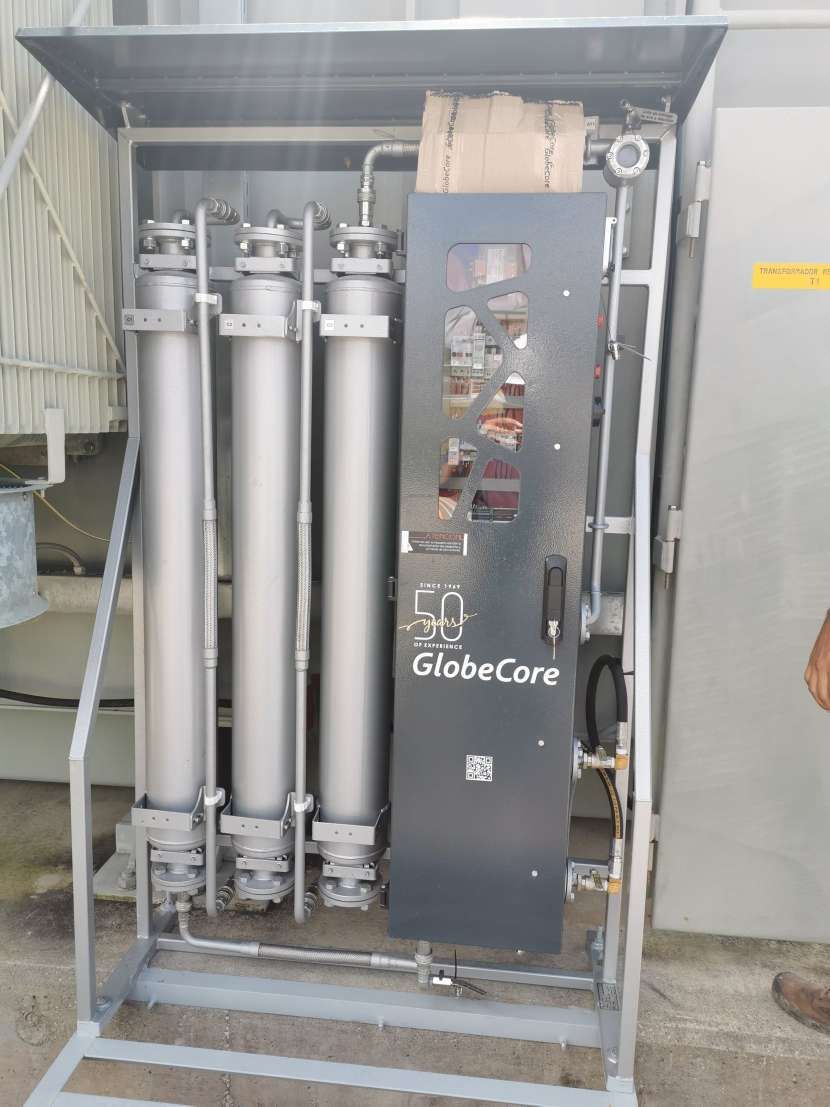

O sistema online de secagem de transformador TOR-4 é equipado com adsorvedores preenchidos com sorvente de zeólita, que absorve as moléculas de água à medida que o líquido tratado passa por ele.
Se necessário, os adsorvedores podem ser facilmente desmontados e substituídos por novos, ou o sorvente pode ser reativado utilizando a unidade de regeneração de zeólita BRPS (BRZ).
O sistema é conectado ao transformador por tubulação rígida ou flexível. Uma bomba bombeia o óleo do transformador através do filtro, depois passa pelos adsorvedores (onde a umidade é removida do óleo) e o filtro de volta para o transformador.
O funcionamento do sistema é monitorado por um controlador lógico. O controlador exibe o conteúdo de umidade do óleo antes e depois da secagem, a pressão no filtro e o funcionamento da bomba de injeção.
Para proteger o transformador contra vazamentos, o nível de óleo no transformador é monitorado. O nível necessário é configurado e mantido no controlador. Em caso de vazamento de óleo, válvulas automáticas interrompem o fluxo de óleo do transformador e o sistema TOR-4 é desligado.
| № |
Parâmetro |
Valor |
| 1 | Capacidade em modo de secagem, l/hora |
30 |
| 2 | Quantidade de água adsorvida, l |
9 |
| 3 | Carga de sorvente por coluna, kg |
21 |
| 4 | Pressão de saída, bar |
2 |
| 5 | Cabeça de saída, m |
20 |
| 6 | Potência máxima necessária, kW |
0,2 |
| 7 | Fonte de alimentação | |
| Fases |
3p+1N+PE |
|
| Tensão, V |
220 |
|
| Frequência, Hz |
60 |
|
| 8 | Conexões | |
| Entrada de óleo, Dn |
20 |
|
| Saída de óleo, Dn |
20 |
|
| 9 | Dimensões, mm, máximo | |
| comprimento/comprimento |
1180 |
|
| largura/largura (estrutura do quadro) |
350/550 |
|
| altura/altura (estrutura do quadro) |
2035/2085 |
|
| 10 | Peso, kg, máximo |
500 |
- conexão com transformadores de qualquer tipo e idade;
- o processo de conexão leva menos de uma hora;
- o sorvente captura a água independentemente de sua temperatura e forma;
- a máquina seca o óleo sem aquecer e não requer controle constante do operador;
- a máquina pode ser instalada temporariamente ou permanentemente;
- uma carcaça robusta que protege o sistema de forma confiável;
- uma vez saturado com água, o sorvente pode ser reativado usando a unidade BRPS (BRZ) e reutilizado para secagem do óleo.
O sistema TOR-4 da GlobeCore pode ser utilizado para:
- secagem de transformadores de distribuição em redes elétricas

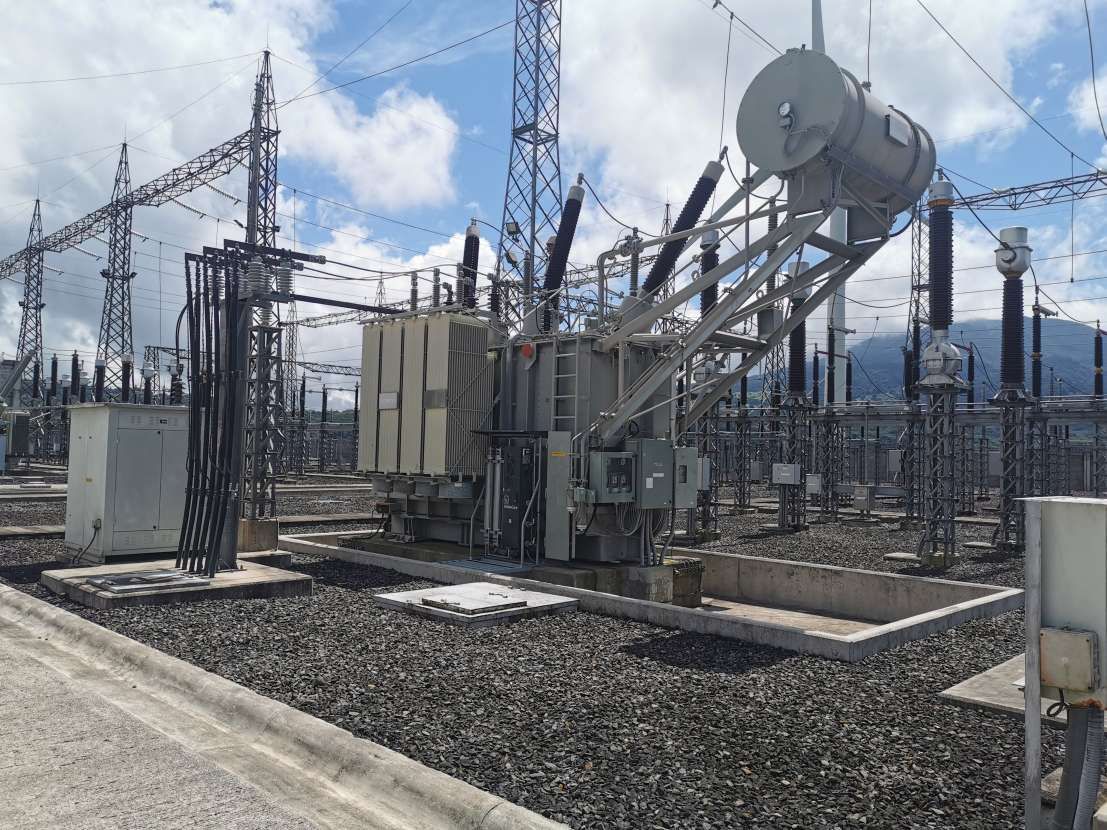

- secagem de transformadores de potência em usinas de energia elétrica
- secagem de transformadores de tração em trens elétricos
- secagem de transformadores de mineração
- secagem de transformadores marítimos
- secagem de transformadores de fornos elétricos
- secagem de transformadores elevadores em parques eólicos
- secagem de transformadores da indústria de petróleo e gás utilizados em complexos de produção para alimentar equipamentos de serviço pesado
- secagem de transformadores utilizados em aeroportos para alimentar sistemas de iluminação, navegação e outros equipamentos críticos
- secagem de transformadores para sistemas de irrigação no setor agrícola, que alimentam bombas e outros equipamentos em áreas externas extensas
- secagem de transformadores utilizados em instituições médicas para alimentar equipamentos que exigem fornecimento de energia estável
- secagem de transformadores usados em sistemas de sinalização e comunicação ferroviária para alimentar sistemas de segurança e comunicação
- secagem de transformadores utilizados no metrô para alimentar sistemas elétricos subterrâneos, incluindo iluminação, ventilação e escadas rolantes
- secagem de transformadores da infraestrutura portuária utilizados para alimentar guindastes, carregadores de docas e outros equipamentos de cais
- secagem de transformadores para estações de tratamento de água que alimentam bombas, sistemas de aeração e outros equipamentos de tratamento
- secagem de transformadores usados na indústria química para alimentar equipamentos em fábricas de produção de substâncias e materiais químicos
- secagem de transformadores utilizados para alimentar equipamentos de mineração, especialmente em ambientes subterrâneos onde a energia confiável e segura é essencial
- secagem de transformadores para iluminação de grandes arenas esportivas, garantindo iluminação potente e confiável para eventos noturnos
- secagem de transformadores usados para alimentar sistemas de controle de tráfego, incluindo semáforos, painéis de informação e outros componentes da infraestrutura de tráfego
- secagem de transformadores utilizados para fornecimento de energia a hospitais e outras instituições médicas
- secagem de transformadores utilizados para alimentar centros de processamento de dados (data centers)
- secagem de transformadores utilizados para fornecimento de energia a bases militares e instalações de segurança nacional
- secagem de transformadores utilizados para fornecimento de energia a sistemas de resposta a emergências e serviços de resgate, incluindo bombeiros, delegacias e serviços médicos de urgência
- secagem de transformadores utilizados para fornecimento de energia a torres e centros de telecomunicações
- secagem de transformadores utilizados para fornecimento de energia a bancos e instituições financeiras
