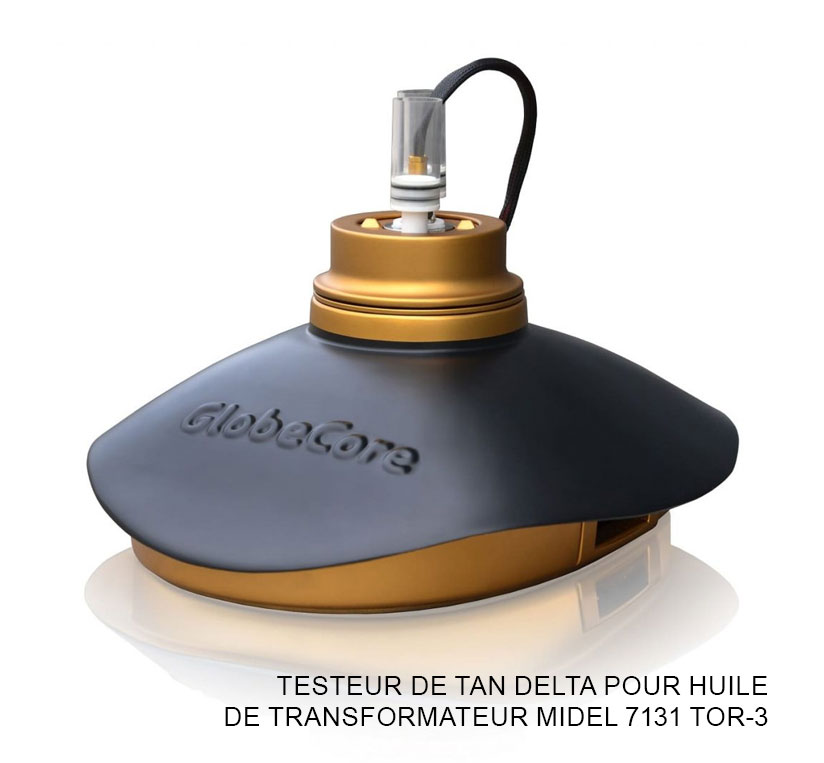

Conçu pour évaluer la condition et la qualité des fluides isolants synthétiques utilisés dans les transformateurs électriques, le testeur de tan delta pour huile de transformateur Midel 7131 TOR-3 permet la détection rapide de l’humidité et des impuretés ayant la capacité de détériorer les propriétés des huiles telles que le Midel 7131 et la fiabilité des installations. En permettant une mesure très précise du facteur de dissipation diélectrique (tan δ), le TOR-3 livre une appréciation fiable du niveau de vieillissement du fluide et une indication des premiers signes de détérioration. Les données obtenues participent à la planification des opérations de maintenance et à la mise en place de stratégies de fiabilité en prévention des défaillances par pertes de propriétés isolantes. Conforme aux normes internationales, l’appareil est parfaitement adapté aux laboratoires, aux sociétés de l’énergie et aux centres de maintenance spécialisés. Son format compact, son interface utilisateur intuitive et son système de commande automatique favorisent la prise en main rapide et la facilité d’utilisation. Le TOR-3 s’intègre facilement dans les procédures de diagnostic actuellement en usage et donne des résultats précis, régu¬liers et donc reproductibles, concourant à une bonne conduite des suivis des huiles isolantes.
Testeur de tan delta pour huile de transformateur Midel 7131 TOR-3 Caractéristiques
| No. |
Désignation
|
Valeur |
| 1 | Tension de fonctionnement du courant alternatif, V | 100 – 260 |
| 2 | Fréquence d’alimentation, Hz | 48 – 63 |
| 3 | Consommation d’énergie, VA | Pas plus de 250 |
| 3 | Tension de mesure appliquée АС, kV | Sinusoïdal, 500-2,000 Vrms |
| 4 | Plage de mesure tan δ | 0.00001 – 4 |
| 5 | Résolution de mesure tan δ | 1х10-6 |
| 6 | Erreur de mesure tan δ | +/- 1% de la mesure + 0.00008 |
| 7 | Plage de mesure de la constante diélectrique relative ε | 1.0 – 15.0 |
| 8 | Erreur de mesure ε | +/- 1% |
| 9 | Plage de mesure de la capacité électrique S. pF | 20 – 1,000 |
| 10 | Erreur de mesure С, pF | +/- 1% + 1 |
| 11 | Plage de mesure de la température de l’huile, °C (°F) | 20 – 110 (68-230) |
| 12 | Mesure du volume de la cellule, cm³ (in³) | 42 (2.6) |
| 13 | Capacité électrique de la cellule vide, pF | 65 – 85 |
| 14 | Temps d’une mesure, minutes, pas plus | 5 |
| 15 | Plage de la fréquence AC réglée, Hz | 45 – 65 |
| 16 | Résolution de mesure de température, °C (°F) | 0.5 (33) |
| 17 | Imprimante intégrée | non |
| 18 | Température de travail, °C (°F) | 0 – 50 (32-122) |
| 19 | Température de stockage, °C (°F) | De – 20 à + 60 (-4 to 140) |
| 20 | Humidité relative, % | Jusqu’à 90 sans condensation |
| 21 | Dimensions, mm (in) | 400х450х300 (15.7х17.1х11.8)* |
| 22 | Poids, g (lbs) | 5,300 (12)* |
* – avec cellule installée et connectée
