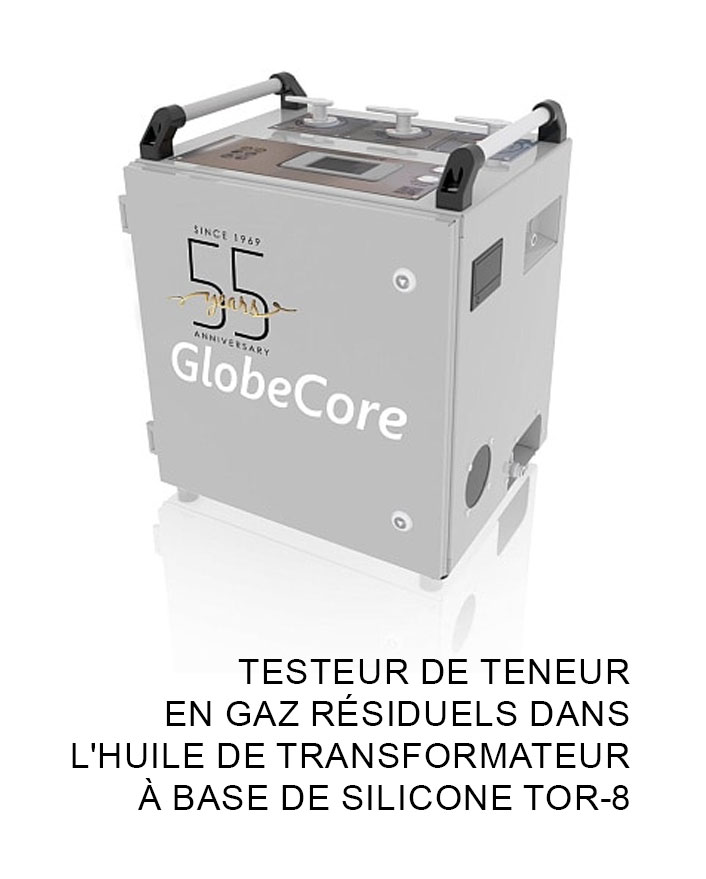

Le testeur de teneur en gaz résiduels dans l’huile de transformateur à base de silicone TOR-8 mesure les gaz dissous dans les fluides diélectriques. Il convient aux transformateurs, moteurs électriques et autres équipements haute tension. L’huile de silicone résiste bien aux températures élevées et reste relativement stable. Cependant, des gaz peuvent s’accumuler dans le fluide pendant son fonctionnement. Leur présence peut parfois indiquer une évolution anormale des conditions de travail. La surveillance régulière des gaz facilite donc le contrôle de l’équipement. Le TOR-8 utilise une méthode de dégazage sous vide pour extraire les gaz dissous. Les gaz libérés sont recueillis dans une chambre spécialement prévue à cet effet. Ils sont ensuite analysés afin d’obtenir des résultats précis. Les données apparaissent sous un format numérique facile à consulter. L’appareil possède une conception compacte et reste simple à transporter. Il peut être utilisé dans un laboratoire ou directement sur site. Un panneau de commande intuitif facilite les opérations quotidiennes. Le processus automatisé ne demande pas de formation technique particulière. Le TOR-8 aide à détecter rapidement les changements affectant l’huile de silicone. Ces informations facilitent les décisions concernant la maintenance des équipements. Une surveillance régulière peut ainsi réduire les risques de dommages. Elle contribue également à prolonger la durée de fonctionnement sûre des installations électriques.
Testeur de teneur en gaz résiduels dans l’huile de transformateur à base de silicone TOR-8 Caractéristiques
| No. | Paramètre |
Valeur |
| 1 | Volume de la cellule de mesure, L (gal) |
1.2 (0.32) |
| 2 | Volume de l’échantillon d’huile, L (gal) |
0.5–0.7 (0.13–0.18) |
| 3 | Pression maximale à l’intérieur de l’appareil, Pa (psi) |
0.3 (0.00004) |
| 4 | Fuite maximale à l’intérieur de l’appareil, Pa (psi) |
26 (0.004) |
| 5 | Pression d’entrée de l’huile, bar (psi) |
0.3–10 (4.4–145) |
| 6 | Température de l’huile testée, ºС (ºF) |
20 — 90 (68-194) |
| 7 | Consommation électrique maximale, kW, pas plus |
1 |
| 8 | Paramètres d’alimentation électrique (en standard ; sinon — sur demande):● tension, V ● fréquence CA, Hz |
230 50 |
| 9 | Dimensions globales, mm (in), pas plus : — longueur — hauteur — largeur |
330 (13) 300 (11.8) 275 (10.8) |
| 10 |
Poids, kg (lbs), pas plus |
25 (55) |
