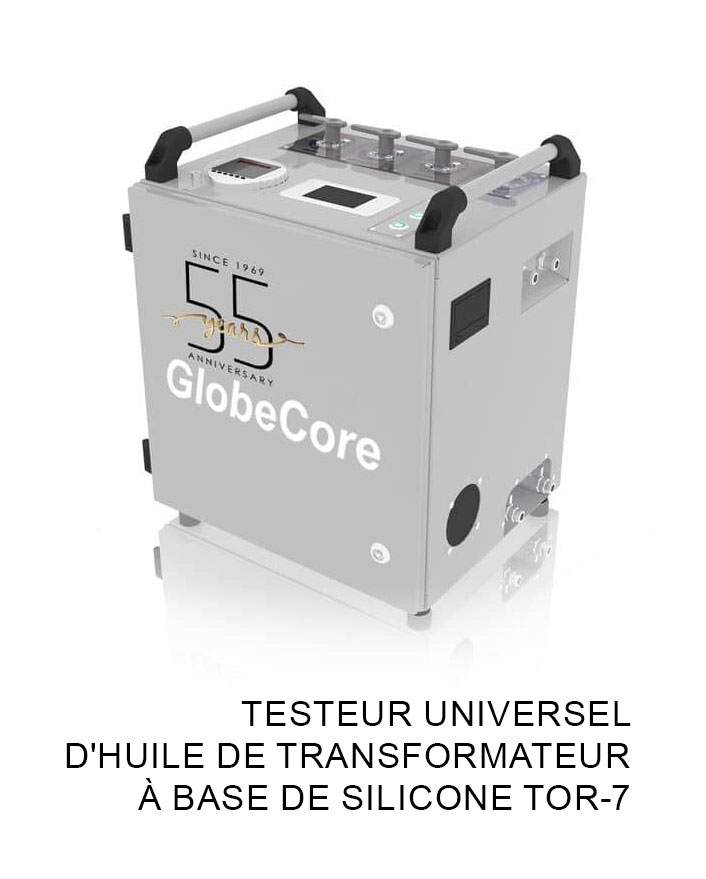

Testeur universel d’huile de transformateur à base de silicone TOR-7 est conçu par GlobeCore. Il analyse les principales propriétés des liquides diélectriques utilisés dans les équipements électriques. L’appareil convient aux huiles silicones des transformateurs et disjoncteurs. Ces huiles supportent bien les températures élevées et offrent une isolation efficace. Toutefois, leur qualité évolue sous l’effet de l’humidité et des variations thermiques. Le TOR-7 mesure rapidement la rigidité diélectrique, l’humidité et les pertes diélectriques. Ces informations permettent de surveiller régulièrement l’état de l’huile isolante. Elles facilitent aussi la détection du vieillissement ou d’une contamination éventuelle. L’appareil dispose d’une commande électronique et d’un écran tactile. Les mesures automatiques réduisent les erreurs et améliorent la précision des résultats. Les données peuvent ensuite être enregistrées ou exportées pour analyse. Le TOR-7 convient aux laboratoires comme aux contrôles directement sur site. Il aide à préserver les équipements haute tension et leur fiabilité.
Testeur universel d’huile de transformateur à base de silicone TOR-7 Caractéristiques
| No. |
Paramètre |
Valeur |
| 1 | Volume de la cellule de mesure, L (gal) |
1.2 (0.32) |
| 2 | Volume de l’échantillon d’huile, L (gal) | 0.5–0.7 (0.13–0.18) |
| 3 | Pression maximale dans l’appareil, Pa (psi) |
0.3 (0.00004) |
| 4 | Fuite maximale dans l’appareil, Pa (psi) |
26 (0.004) |
| 5 | Pression d’entrée d’huile, bar (psi) |
0.3–3 (4.4–43.5) |
| 6 | Température de l’huile mesurée, °C (°F) |
20–90 (68–194) |
| 7 | Consommation électrique maximale, kW, pas plus |
1 |
| 8 | Paramètres du courant électrique : — tension, V — variable avec fréquence, Hz |
Sur demande du client |
| 9 | Dimensions globales, mm (in), pas plus : — longueur — hauteur — largeur |
465 (18.3) 530 (20.7) 375 (14.8) |
| 10 | Poids, kg (lbs), pas plus |
40 (88) |
Caractéristiques de mesure de l’huile
| No. | Paramètre | Valeur | |
| Caractéristiques de mesure de l’humidité | |||
| 1 | Plage de fonctionnement, aw (activité de l’eau) | 0…1 | |
| 2 | Précision à 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) | |
| 3 | Mesure de température | Oui | |
| 4 | Température de l’environnement de travail, °C (°F) | 0…55 (32…131) | |
| Caractéristiques de mesure de l’hydrogène | |||
| 6 | Plage de mesure, ppm | 25-5000 | |
| 7 | Précision | 20 % de la mesure ou 25 ppm | |
| 8 | Répétabilité | 10 % de la mesure ou 15 ppm | |
| 9 | Temps de réponse | <60 min (90 % de changement d’étape) | |
| 10 | Sensibilité croisée | Moins de 2 % de sensibilité croisée avec d’autres gaz (CO, CO2, hydrocarbures) | |
| 11 | Température de l’environnement de travail, °C (°F) | 0…55 (32…131) | |
| Caractéristiques de mesure de la contamination | |||
| 12 | Plage acceptable de viscosité | 1 à 1,000 mm²/s | |
| 13 | Variables mesurées |
ISO 99 (ISO 4406:1999) SAE (SAE AS 4059) ou ISO 87 (ISO 4406:1987) NAS (NAS 1638) |
|
| 14 | Plage de mesure |
De la classe ISO 9/8/7 (MIN) à la classe ISO 25/24/23 (MAX) Calibré à la plage ISO de 11/13/10 à 23/21/18 |
|
| 15 | Précision | +/- ½ classe ISO dans la plage calibrée | |
| 16 | Température de l’environnement de travail, °C (°F) | 0 … +85 (32… 185) | |
