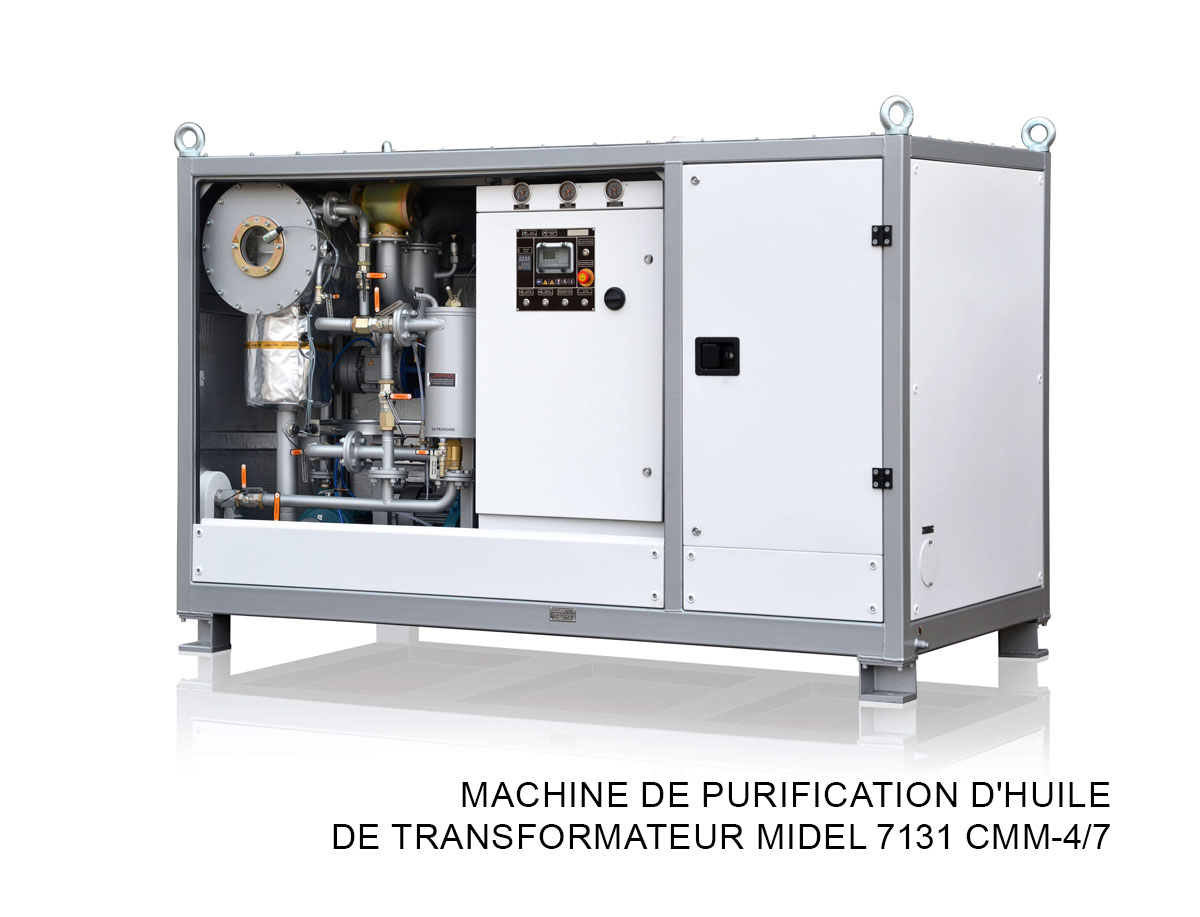

La machine de purification d’huile de transformateur Midel 7131 CMM-4/7 améliore efficacement la qualité des huiles isolantes. Elle élimine les impuretés présentes dans le fluide. Elle retire aussi l’eau et les gaz dissous. Les propriétés diélectriques sont ainsi préservées. Les transformateurs fonctionnent avec davantage de fiabilité. Le CMM-4/7 utilise un dégazage moderne sous vide. Il associe également une filtration très performante. Cette combinaison assure une purification approfondie des huiles. Son format compact facilite les déplacements. L’appareil convient aux centrales électriques et aux sites industriels. Son installation reste simple et rapide. Les matériaux de qualité garantissent une longue durée d’utilisation. Les besoins d’entretien demeurent limités. Son fonctionnement quotidien reste très accessible. Aucune compétence technique avancée n’est nécessaire. Les opérations sont rapides et efficaces. Le CMM-4/7 offre des résultats constants. Il prolonge durablement la durée de service des transformateurs et des huiles Midel 7131.
Machine de purification d’huile de transformateur Midel 7131 CMM-4/7 Caractéristiques
|
Spécifications |
Valeur |
| Capacité, m3/h (gal/min) | |
| ● dégazage, nitruration, séchage et filtration |
4 (17.6) |
| ● chauffage et filtration |
7 (30.8) |
| Plage de réglage productivité, m3/h (gal/min) |
0.5-4.0 (2.2-17.6) |
| Paramètres d’huile traitée*: | |
| ● teneur en gaz volumique, %, pas plus de |
0.1 |
| ● teneur en humidité, g/t, pas plus de |
10 |
| ● classe de propreté ISO 4406 | 16/14/12 |
| ● finesse de filtration, micron | 5 |
| ● Tension de claquage, kV, pas moins de |
70 |
| Température d’huile en mode chauffage, ºС (ºF) |
90 (194) |
| Taux de filtration |
≥50 |
| Pression à la sortie, MPa (psi) |
0.2 (29) |
| Hauteur d’alimentation en huile, m/ yd |
20/22 |
| Puissance du réchauffeur, kW |
50±10% |
| Puissance spécifique superficielle du réchauffeur, W/cm2, pas plus de |
1.15 |
| Puissance consommée max., kW |
65 |
| Alimentation électrique | |
| ● tension, V |
400 |
| ● fréquence, Hz** |
50/60 |
| Dimensions, mm (in) (sans remorque/avec remorque) | |
| ● longueur |
2,600/3,750 (102.4/147.6) |
| ● hauteur |
1,250/1,840 (49.2/72.4) |
| ● largeur |
1,500/1,940 (59/76.4) |
| Masse, kg (lbs) (sans remorque/avec remorque) |
1,000/1,400 (2,204/3,086) |
Remarque: * paramètres initiaux d’huile:
- teneur en gaz volumique – pas plus de 10.5 %;
- teneur en humidité par masse – pas plus de 0.05 % (50 g/t);
- température – pas moins de 0 ºС/ 32 ºF.
**Tout l’équipement qu’on fournit aux États-Unis travaille à la fréquence de 60 Hz du courant alternatif.
