LFD Dispositivo de aquecimento de baixa frequência
LFD Dispositivo de aquecimento de baixa frequência

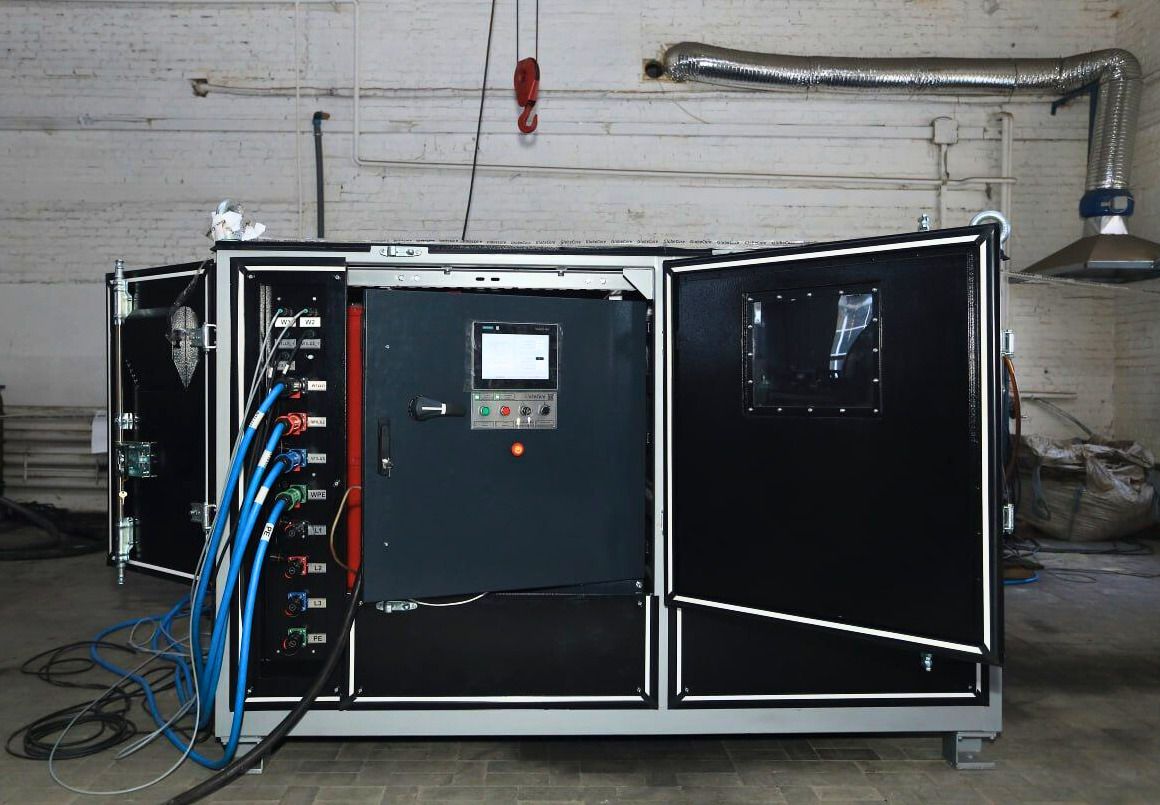

O dispositivo LFD é projetado para aquecimento e secagem de enrolamentos de transformadores.
O princípio de operação do dispositivo é baseado no fluxo de correntes de baixa frequência através dos enrolamentos do transformador e seu aquecimento a uma temperatura de secagem típica de +75 – +120°C. Devido ao fato de que, quando aquecido por correntes de baixa frequência, a fonte de calor é o próprio enrolamento e o aquecimento vem de dentro, a remoção da umidade da espessura do isolamento é mais rápida e completa em comparação com outros métodos de aquecimento.
Para aumentar a eficiência da secagem de transformadores a óleo, o LFD pode ser usado em conjunto com secadores a vácuo térmico CMM. Nesse caso, durante a secagem do transformador, há um processo simultâneo de aquecimento direto dos enrolamentos do transformador desligado e a retirada da umidade liberada dos enrolamentos para o óleo.
Se o óleo for drenado do transformador, é eficaz o uso de um dispositivo LFD, completo com unidades BV ou UVV ou Mojave Heat, que removem a umidade liberada dos enrolamentos no espaço do tanque do transformador. O processo prossegue automaticamente até que a quantidade de umidade no óleo seja inferior a 10 g/t (ppm) após o término do aquecimento dos enrolamentos até uma temperatura de +75 – +120°C.
| N.º | Parâmetro | Valor | |
| 1 | Corrente de saída máxima da unidade (AC), A | 300* | |
| 2 | Temperatura ambiente, °C | 0–40 | |
| 3 | Umidade relativa, % | Concentração de umidade não permitida | |
| 4 | Frequência de saída, Hz | 0,5–10 | |
| 5 | Grau de proteção | IP 54, IK 09 | |
| 6 | Parâmetros do sistema de alimentação elétrica | Qualquer mediante solicitação | |
| 7 | Dimensões, mm | comprimento | 2510 |
| largura | 1400 | ||
| altura | 1680 | ||
| 8 | Peso, kg | 2500 | |
* – valores indicados para uma das possíveis versões do dispositivo. A unidade LFD é fabricada sob encomenda. Suas características podem variar dependendo da corrente nominal do enrolamento primário dos transformadores, cuja parte ativa precisa ser aquecida.
- automação completa;
- Baixo consumo de energia;
- dimensões compactas;
- secagem dos enrolamentos do transformador;
- equipamentos inteligentes;
- proteção contra superaquecimento dos enrolamentos do transformador.
O dispositivo LFD da GlobeCore pode ser utilizado para:
- secagem de transformadores de distribuição em redes elétricas
- secagem de transformadores de potência em usinas de energia elétrica
- secagem de transformadores de tração
- secagem de transformadores de mineração
- secagem de transformadores marítimos
- secagem de transformadores de fornos elétricos
- secagem de transformadores elevadores em parques eólicos
- secagem de transformadores da indústria de petróleo e gás
- secagem de transformadores em aeroportos
- secagem de transformadores em instituições médicas
- secagem de transformadores ferroviários
- secagem de transformadores do metrô
- secagem de transformadores portuários
- secagem de transformadores em estações de tratamento de água
- secagem de transformadores em fábricas químicas
- secagem de transformadores de iluminação em grandes arenas esportivas
- secagem de transformadores de sistemas de controle de tráfego
- secagem de transformadores em hospitais
- secagem de transformadores em centros de dados (data centers)
- secagem de transformadores em bases militares
- secagem de transformadores em torres de telecomunicação
- secagem de transformadores em bancos
