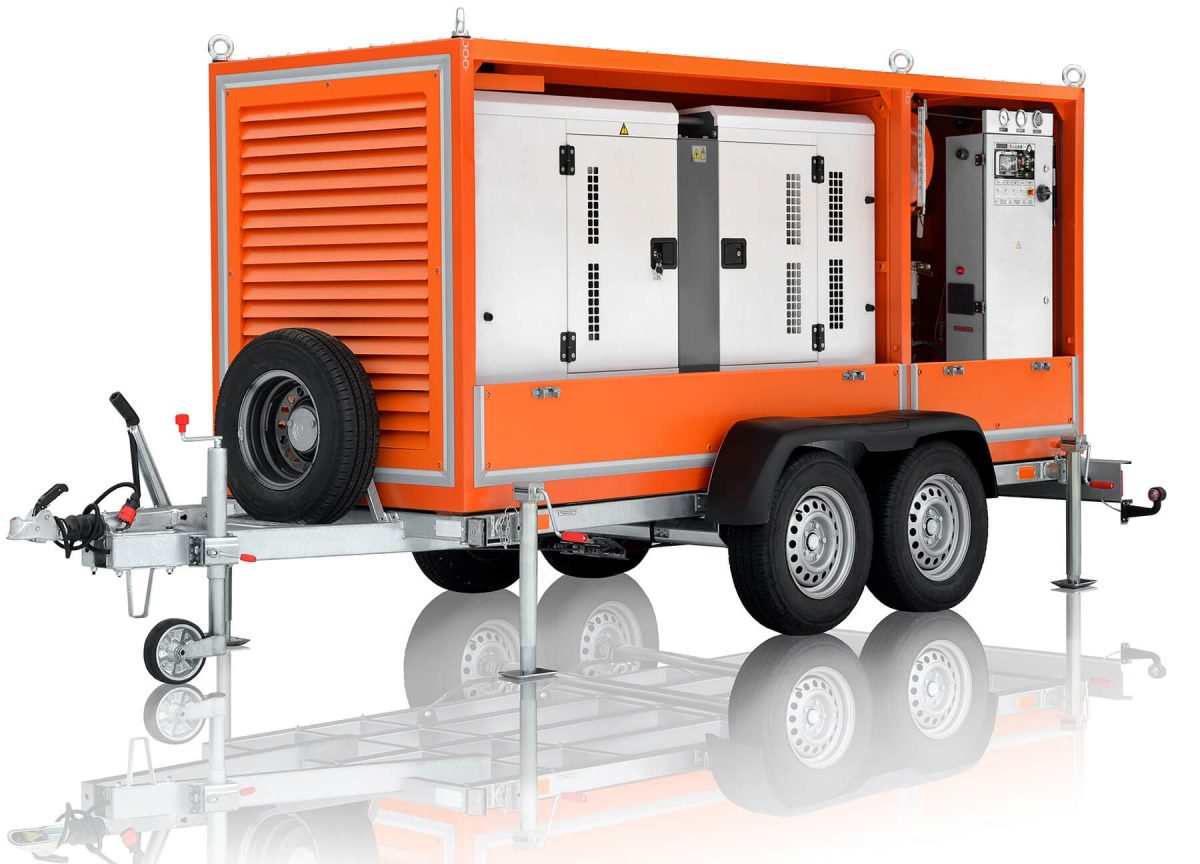

СММ-1Н Unidade móvel para tratamento de óleo
СММ-1Н Unidade móvel para tratamento de óleo
Capacidade: 1000 LPH | Desgaseificação | Secagem a vácuo | Filtração 5 µm
A unidade CMM-1H destina-se à secagem, aquecimento e filtração de óleos minerais para transformadores e também para a vácuo de tanques de transformadores.
O equipamento opera com base no princípio da secagem térmica a vácuo. Este princípio envolve aquecer o óleo e depois alimentá-lo na câmara de vácuo. Na câmara, devido à baixa pressão, a água evapora do óleo e é removida com o escape de uma bomba de vácuo.
A unidade CMM-1H consiste dos seguintes elementos: um corpo, uma bomba de óleo centrífuga (bomba de vácuo), um quadro de controle elétrico, uma coluna de vácuo, um aquecedor de óleo, uma unidade de filtro, armadilha de óleo, tubulações, um painel de instrumentos e uma saída de óleo.
| No. |
Nome do parâmetro |
Valor |
| 1 | Produtividade, m3/h, no máximo | |
|
1 |
|
| 2 | *Parâmetros do óleo processado | |
|
10 |
|
|
-/15/13 |
|
| 3 | Temperatura máxima de saída de óleo no modo de aquecimento, С |
90 |
| 4 | Pressão de saída, bar |
2,5 |
| 5 | Potência do aquecedor de óleo, kW, não mais |
23 |
| 6 | Consumo máximo de energia, kW, não mais |
25 |
| 7 | Parâmetros de corrente elétrica: | |
|
400 |
|
|
50 |
|
| 8 | Dimensões totais, mm, não mais | |
|
1,250 |
|
|
1,750 |
|
|
1,250 |
|
| 9 | Peso (sem óleo), kg, não mais |
750 |
*Note – Em parâmetros iniciais de óleo :
- conteúdo de gás volumétrico – não mais de 10.5%;
- umidade em massa – não mais de 0.01% (100 g/t);
- temperatura – não abaixo de 0 oС
- Uma bomba centrífuga (evacuadora) é instalada, o que permite reduzir o nível de ruído quando a unidade está em operação.
- Não há bomba de injeção na unidade. Ou seja, o óleo é alimentado diretamente no dispositivo sem o risco de vazamento.
- Facilidade de gerenciamento.
- Um bocal de poros pequenos é instalado dentro da câmara de vácuo, o que contribui para a separação efetiva da umidade.
- Existe um sistema inteligente de controle de aquecimento – a unidade ajusta a corrente para o desempenho desejado, eliminando os surtos de tensão.
- Uma coleção de condensado de água é fornecida.
- Existe uma saída separada para o vácuo do transformador.
