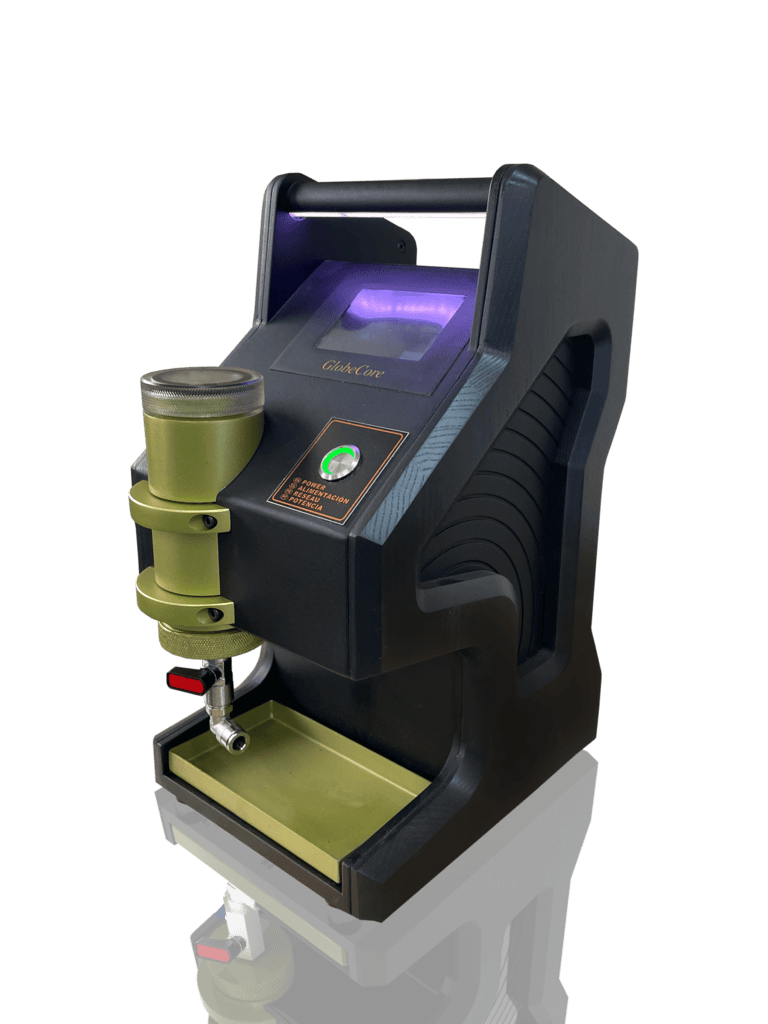

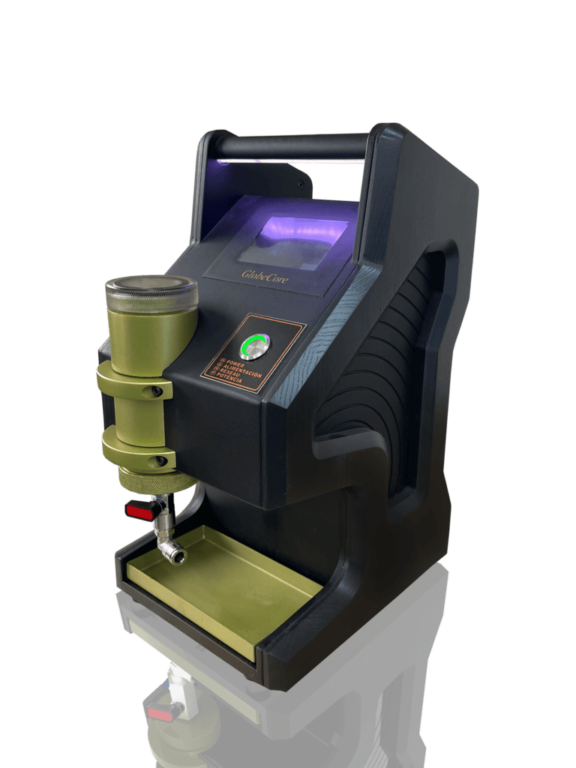

TOR-1 Aparat de Măsurare a Umidității Uleiului
TOR-1
-
Avantaje
- Compactitate;
- Ușurință în operare: pentru a schimba eșantionul, este suficient să schimbați recipientul detașabil și să apăsați butonul Start pentru a începe măsurarea;
- Multifuncționalitate;
- Funcționează fără un computer personal;
- Utilizare în teren: poate fi utilizat pentru testarea uleiului în teren lângă transformator datorită unui grad suficient de protecție (butoane metalice rezistente la vandalism, protecție a elementului sensibil, protecție integrată a echipamentelor electrice) și a unei surse de alimentare stabilizate;
- Rezultate tipărite: rezultatele măsurătorilor pot fi tipărite folosind o imprimantă integrată.
Testerul de ulei de transformator TOR-1 este conceput pentru a detecta fracția masică de apă dizolvată în uleiurile minerale izolatoare a căror vâscozitate nu depășește 70 cSt la temperatura de 50 °C.
La operarea acestui dispozitiv, este necesar să se ia în considerare faptul că testerul este doar un punct de referință pentru detectarea rapidă a conținutului de umiditate; o analiză finală necesită contactarea unui laborator certificat.
În cel mai bun caz, analizele standard de laborator durează o zi și necesită un aport mare de resurse umane și financiare. Utilizarea TOR-1 permite diagnosticarea uleiului de transformator cât mai rapid posibil și luarea unei decizii rapide în teren, lângă transformator.
Componentele Instrumentului TOR-1
Dispozitivul combină toate instrumentele necesare pentru o operare simplă și convenabilă:
- Panou LCD pentru afișarea conținutului de umiditate al uleiului testat;
- Recipient de admisie pentru uleiul testat;
- Senzor de umiditate pentru detectarea fracției masice de umiditate în uleiurile lubrifiante și izolatoare;
- Imprimantă pentru tipărirea rezultatelor testelor pe hârtie.
Principiul de Funcționare
Măsurarea umidității în ulei este similară cu cea a umidității în aer. Conținutul de apă în ulei poate fi descris ca o valoare absolută în ppm sau ca o valoare relativă de aw:
- ppm înseamnă raportul dintre greutatea apei și greutatea uleiului;
- aw înseamnă conținutul actual de umiditate ca procent din uleiul complet saturat cu umiditate.
Valoarea aw = 0 reprezintă uleiul fără umiditate, în timp ce aw = 1 reprezintă uleiul complet saturat cu umiditate.
Instrumentul măsoară aw folosind un senzor capacitiv care asigură stabilitate pe termen lung și rezistență excelentă la contaminare. Mărimile fizice măsurate includ apa activă (aw) și temperatura (T). Folosind aceste mărimi, testerul calculează conținutul de umiditate (ppm) în uleiul mineral de transformator. Conținutul de apă în uleiurile de transformator neminerale și în uleiurile lubrifiante poate fi calculat prin introducerea parametrilor specifici ai acestor uleiuri. Valorile măsurate și calculate sunt disponibile pe două ieșiri analogice scalabile și configurabile liber.
