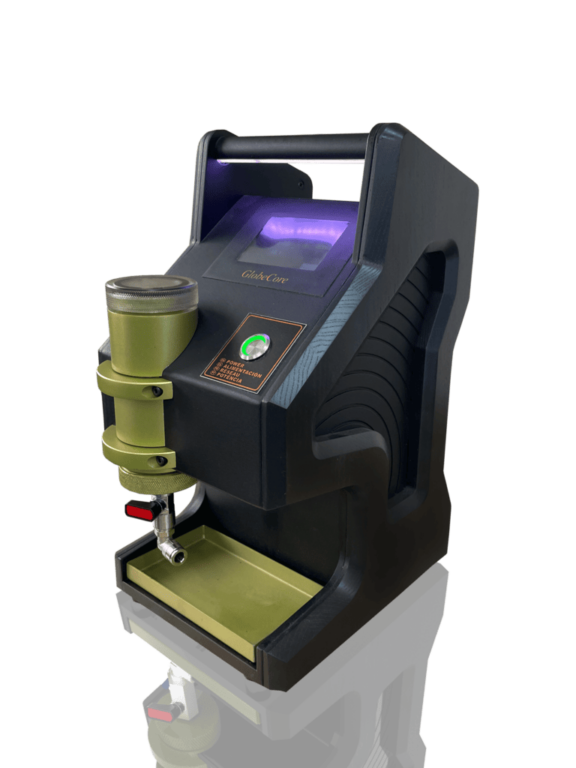

TOR-1 เครื่องวัดความชื้นน้ำมัน

เครื่องทดสอบน้ำมันหม้อแปลง TOR-1 ออกแบบมาเพื่อตรวจจับเศษส่วนมวลของน้ำที่ละลายในน้ำมันแร่ฉนวนที่มีความหนืดไม่เกิน 70 cSt ที่อุณหภูมิ 50°C

เมื่อใช้งานอุปกรณ์นี้ จำเป็นต้องคำนึงว่าเครื่องทดสอบเป็นเพียงจุดอ้างอิงสำหรับการตรวจจับความชื้นอย่างรวดเร็ว การวิเคราะห์ขั้นสุดท้ายต้องติดต่อห้องปฏิบัติการที่ได้รับการรับรอง

ในกรณีที่ดีที่สุด การวิเคราะห์ในห้องปฏิบัติการมาตรฐานจะใช้เวลาหนึ่งวันและต้องใช้ทรัพยากรบุคคลและเงินทุนจำนวนมาก การใช้ TOR-1 ช่วยให้วินิจฉัยน้ำมันหม้อแปลงได้โดยเร็วที่สุดและตัดสินใจได้อย่างรวดเร็วในพื้นที่ใกล้กับหม้อแปลง

ส่วนประกอบของเครื่องมือ TOR-1

อุปกรณ์นี้รวมอุปกรณ์ทั้งหมดที่จำเป็นสำหรับการใช้งานที่เรียบง่ายและสะดวกสบาย:

• แผง LCD เพื่อแสดงปริมาณความชื้นของน้ำมันที่ทดสอบ
• ภาชนะรับสำหรับน้ำมันที่ทดสอบ
• เซ็นเซอร์ความชื้นเพื่อตรวจจับเศษส่วนมวลของความชื้นในน้ำมันหล่อลื่นและน้ำมันฉนวน
• เครื่องพิมพ์สำหรับพิมพ์ผลการทดสอบเป็นกระดาษ

หลักการทำงาน

การวัดความชื้นในน้ำมันจะคล้ายกับการวัดความชื้นในอากาศ ปริมาณน้ำในน้ำมันสามารถอธิบายได้โดยใช้ค่าสัมบูรณ์เป็น ppm หรือค่าสัมพันธ์ของ aw:

• ppm หมายถึงอัตราส่วนระหว่างน้ำหนักของน้ำและน้ำหนักของน้ำมัน
• aw หมายถึงปริมาณความชื้นจริงเป็นเปอร์เซ็นต์ของน้ำมันที่อิ่มตัวด้วยความชื้นอย่างเต็มที่

ค่า aw = 0 หมายถึงน้ำมันที่ไม่มีความชื้น ส่วน aw = 1 หมายถึงน้ำมันที่อิ่มตัวด้วยความชื้นอย่างเต็มที่

เครื่องมือวัด aw โดยใช้เซ็นเซอร์ความจุที่รับประกันความเสถียรในระยะยาวและความต้านทานต่อการปนเปื้อนได้ดีเยี่ยม ปริมาณทางกายภาพที่วัดได้ ได้แก่ น้ำที่ใช้งานอยู่ (aw) และอุณหภูมิ (T) โดยใช้ปริมาณเหล่านี้ เครื่องทดสอบด่วนจะคำนวณปริมาณความชื้น (ppm) ในน้ำมันหม้อแปลงแร่ ปริมาณน้ำในน้ำมันหม้อแปลงที่ไม่ใช่แร่และน้ำมันหล่อลื่นสามารถคำนวณได้โดยป้อนพารามิเตอร์เฉพาะของน้ำมันเหล่านี้ ค่าที่วัดและคำนวณได้มีอยู่ในเอาต์พุตแอนะล็อกที่ปรับขนาดและกำหนดค่าได้อย่างอิสระสองชุด
