CMM-12R Unidade de regeneração de óleo de transformador

GlobeCore / Produtos / Regeneração de óleo / CMM-12R Unidade de regeneração de óleo de transformador
maquina de regeneración de aceite
A tecnologia de recuperação de óleo da GlobeCore permite que você restaure o óleo para um novo estado. Agora é...
    Benefícios
    • Automação completa
    • Desgaseificação e desidratação
    • Regeneração
    • Recuperação dos transformadores
    • Preço competitivo

A tecnologia de recuperação de óleo da GlobeCore permite que você restaure o óleo para um novo estado. Agora é possível encher o transformador com óleo, que anteriormente exigia o  descarte. O óleo do transformador pode ser usado sem reposição durante a vida útil do equipamento.

A unidade  CMM-R da GlobeCore prolonga a vida útil de um transformador restaurando a rigidez dielétrica e a composição química do óleo isolante.

No processo de regeneração, produtos de decomposição de óleo e ácido são removidos do óleo, o óleo torna-se leve e transparente, a estabilidade à oxidação melhora e a solubilidade dos gases no óleo diminui.

Com a regeneração da GlobeCore, é possível despejar no transformador os óleos que exigiam o descarte. E também para usar óleo durante toda a vida útil do transformador sem substituição.

As unidades CMM-R são projetadas para prolongar a vida útil dos transformadores, restaurando a resistência dielétrica e a composição química dos óleos isolantes.

No processo de recuperação de óleo, produtos de decomposição do óleo, componentes ácidos são removidos, a clarificação do óleo ocorre, a sua resistência à oxidação aumenta e a tendência à dissolução do gás diminui.

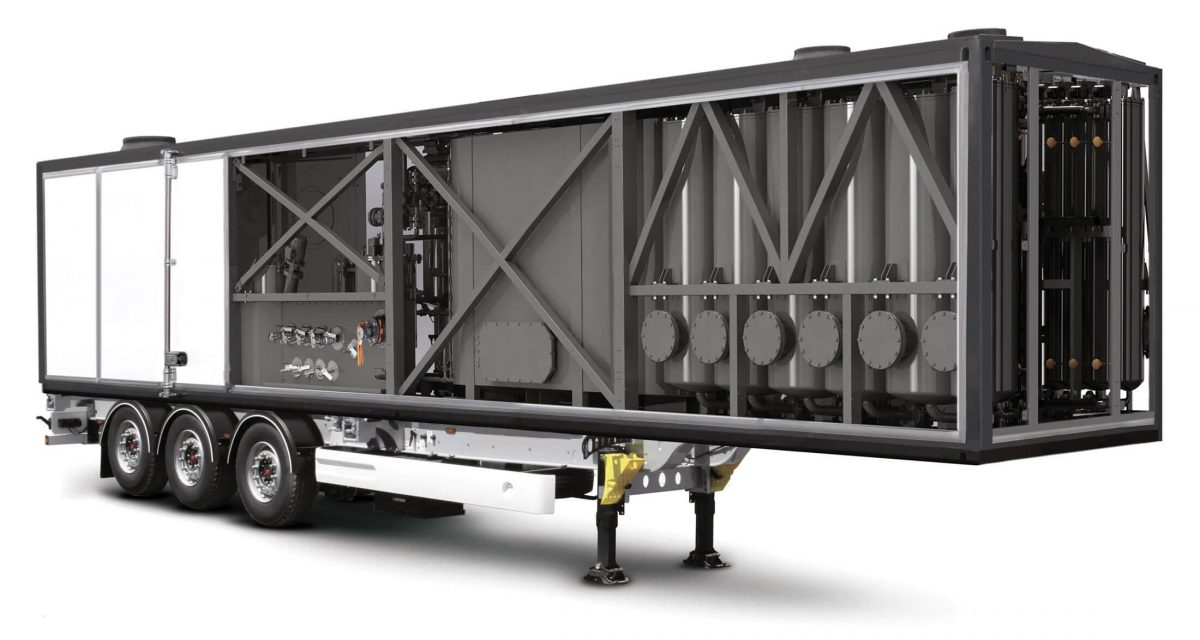

O design da instalação permite a sua mobilidade e a capacidade de trabalhar diretamente perto do transformador, enquanto a instalação pode passar de um transformador para outro com a ajuda de veículos.

Controle de equipamentos e controle de parâmetros tecnológicos são realizados por um microcontrolador com painel de controle por toque. A instalação funciona de acordo com um determinado programa e não requer intervenção do operador.

Todo o complexo é montado em um contêiner de metal, que é montado em um semi-reboque ou navio-contêiner padrão. A instalação fornece ventilação, iluminação, a posição do operador, um local para a localização das ferramentas necessárias para o trabalho.

Limpeza de sedimentos nos transformadores

A limpeza dos enrolamentos do transformador a partir de sedimentos é realizada pela circulação de óleo através de um transformador aquecido acima da temperatura do ponto de anilina – temperatura, quando o lodo começa a se dissolver no óleo. Normalmente, esta temperatura está dentro de 80 ° C. A remoção de lamas ocorre simultaneamente com a regeneração do óleo.

Para remover sedimentos, deve ser usado um novo óleo ou regenerado.

A limpeza dos enrolamentos é possível tanto dentro quanto fora do transformador. A limpeza do transformador leva de 30 a 60 passagens pela instalação. Ao operar com o transformador desligado, a eficiência de dissolução cai devido à ausência de oscilação do enrolamento, portanto a limpeza leva mais tempo.

Regeneração de óleo de reservatório  para reservatório

O processo de regeneração de óleo fora do transformador é o mesmo que ocorre no interior do  transformador. A diferença é que é necessário reduzir o desempenho da instalação do nominal em 20-25%. Isso requer a interrupção da estação na reativação do solvente.

Modelos das instalações

CММ-R

Modelo Desgaseificação Regeneração
Produtividade  L/hora Massa fuller’s earth, Kg
CММ-R2 300
CММ-R2/100 100 300
CММ-R4 600
CММ-R4/100 100 600
CММ-R6 900
CММ-R6/1000 1000 900
CММ-R12 1800
CММ-R12/4000 4000 1800
CММ-R24/ 3600
CММ-R24/6000 6000 3600
CММ-R32 4800
CММ-R32/10000 10000 4800

Nas instalações CMM-R, a produtividade é medida em duas quantidades, a saber, litros por hora e litros perdido ​​pelo Fuller earth.

Ao trabalhar no modo de aquecimento e desgaseificação, o desempenho pode ser considerado em litros por hora;

Durante a regeneração, é aconselhável considerar o desempenho na quantidade de óleo regenerado por ciclo. Este parâmetro é diretamente dependente da quantidade de Fuller earth na instalação e da acidez do óleo. Aproximadamente o volume de óleo regenerado é de 4 litros / 1 kg de Fuller earth .

Quando o índice de acidez do óleo é de 0,2 mg KOH / g. Quando o número de ácidos diminui, a proporção do óleo processado para 1 quilograma de Fuller aumenta proporcionalmente. Na fabricação de um complexo para a regeneração de óleos, a instalação pode ser adicionada com uma unidade inibidora.

A tabela mostra a gama típica de modelos. A GlobeCore produz modelos de qualquer configuração e está pronta para novas soluções de design.

Características técnicas da unidade de regeneração de óleo CMM-12R

Parametro Valor
Capacidade nominal, m3 / hora 1-2
Tempo de regeneração do solvente /horas 16
Consumo máximo de energia, kW 24
Volume de solvente, kg 1600
O número de colunas de solventes 12
Perda de óleo, na reativação do solvente, % 2-25
A relação teórica da quantidade de óleo usado com a quantidade de solvente, kg / kg 4/1
Quantidade teórica de reativação do sorvente 300
Dimensões totais, mm, não acima de:
–Comprimento 5500
–Largura 2320
– Altura 2450
Peso, kg 6000

Regeneração de óleo no transformador restaura o óleo para um novo estado:

Parâmetro Antes de processar Após o processamento
Teor de umidade

g / t (ppm) de acordo com

IEC 733; ASTM D-1533

43 5
Classe industrial de acordo com a ISO 4406 -/18/16 -/14/12
Teor de gás,% de acordo com

IEC 60599; ASTM D-3612

0.1
Número de ácido, mg KOH / g de acordo com a IEC 296; ASTM D-664 0.2 0.01
Enxofre corrosivo de acordo com

IEC 5662; ASTM D-1275

Presente Ausente
Tensão de ruptura, kV de acordo com IEC 156; ASTM D-18116 30 70
Tensão superficial, N / m, a 25 ° C de acordo com a IEC 6295; ASTM D-664 45
Delta tangente a 90ºС de acordo com

IEC 247; ASTM D-924

0.095 0.001
Resistência à oxidação de acordo com IEC 74; 164 horas Restaurado
