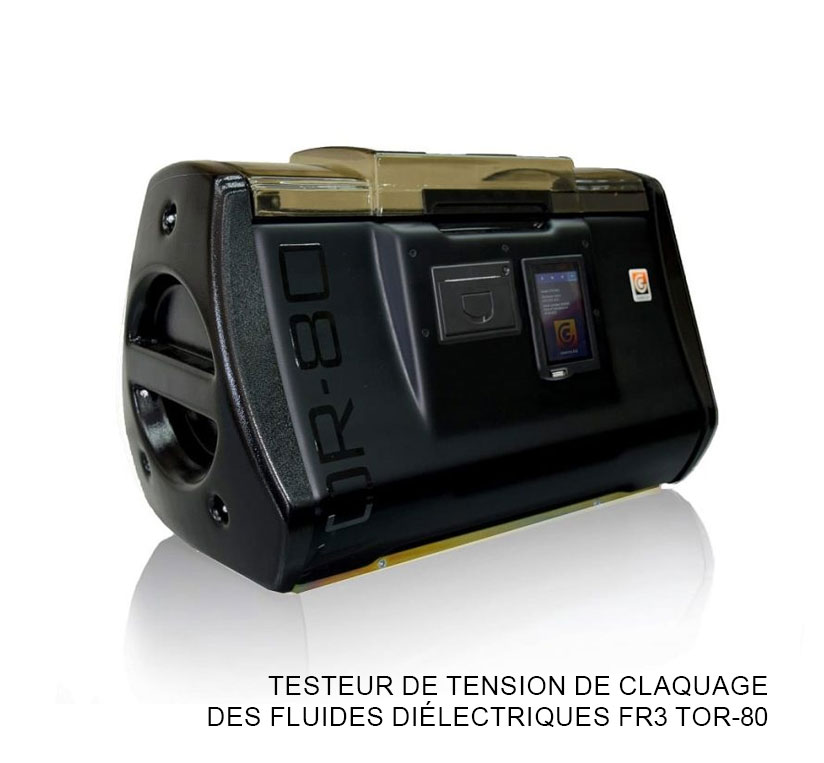

Constituant un instrument de métrologie de haut niveau, le testeur de tension de claquage des fluides diélectriques FR3 TOR-80 est destiné à la mesure des propriétés isolantes des fluides diélectriques biosourcés mis dans les transformateurs. En mesurant de manière précise la tenue à la haute tension, il permet une évaluation rapide de la qualité du liquide et le contrôle de la conformité de ses caractéristiques quant aux exigences d’exploitation des installations électriques. L’appareil permet d’identifier la présence d’humidité et de divers types de contaminants pouvant dégrader les propriétés isolantes du fluide et compromettre la fiabilité des équipements. S’appuyant sur une technologie de mesure donnant des résultats avec rapidité, stabilité et en accord total avec les standards internationaux, le TOR-80 est particulièrement valorisé lors des analyses en laboratoires, dans les postes de transformation et dans les centres de maintenance. Sa conception minimisée permet un encombrement et un transport facile. L’appareil est doté d’une interface en relation directe l’utilisateur pour sa mise en oeuvre et d’un automatisme pour le rendre opérationnel rapidement et assurer la fluidité des activités sur le terrain. En permettant de contrôler efficacement la qualité des fluides diélectriques FR3, il constitue un excellent avantage pour la sécurité des transformateurs et pour la pérennité des équipements qui réalisent ce type de maintenance.
Testeur de tension de claquage des fluides diélectriques FR3 TOR-80 Caractéristiques
| No. | Désignation | Valeur |
| 1 | Tension de fonctionnement du courant alternatif (batterie interne rechargeable), V | 85–264 |
| 2 | Fréquence d’alimentation, Hz | 48–63 |
| 3 | Consommation d’énergie, VA | Pas plus de 250 |
| 3 | Tension de sortie maximale, kV | Sinusoïdal, jusqu’à 80 kV rms |
| 4 | Erreur de mesure de tension de sortie | ±2 % |
| 5 | Vitesse de montée de tension, kV / s | de 0.5 à 10 * |
| 6 | Résolution d’affichage de la tension de sortie, V | 100 |
| 7 | Temps d’arrêt haute tension après panne, μs |
10 maximum, 4 typique |
| 8 | Mesure du volume de la cellule, (in) cm3 | 500 (30) |
| 9 | Plage de mesure de la température ambiante, °С (°F) | 0–100 (32–212) |
| 10 | Résolution de la mesure de la température, °С (°F) | 0.1 (32.18) |
| 11 | Imprimante intégrée | Oui |
| 12 | Température de travail, °С (°F) | -10–50 (14–122) |
| 13 | Température de stockage, °С (°F) | De -20 à + 60 (de -4 à 140) |
| 14 | Humidité relative,% | Jusqu’à 90 sans condensation |
| 15 | Dimensions , mm (in) | 510Х300Х334 (20.1х11.8х13.4) |
| 16 | Poids, kg (lbs), pas plus | 30 (66) |
* – modifiable
