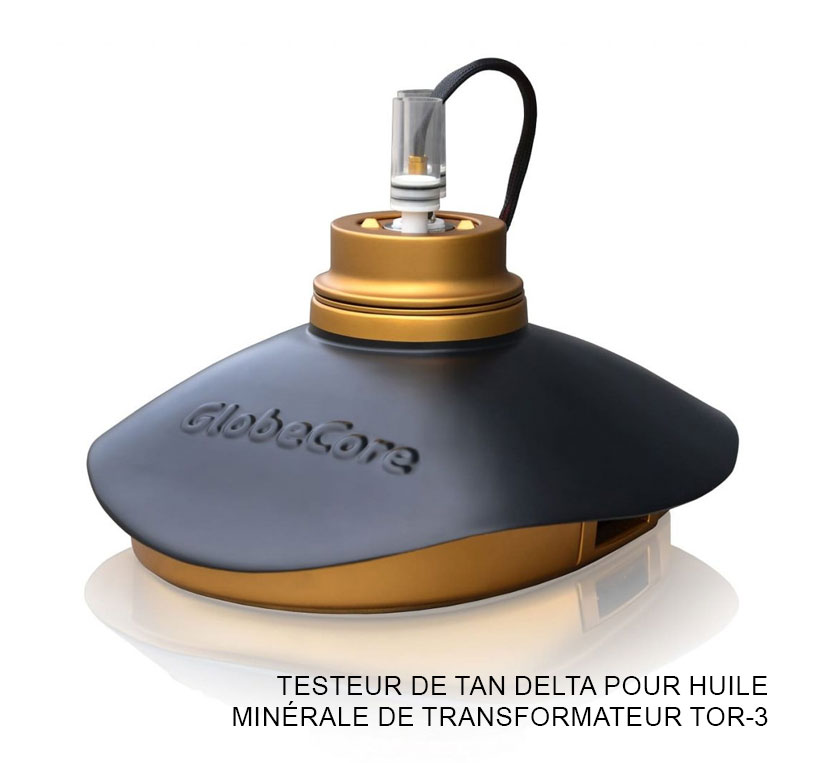

Tangente delta testeur TOR-3 (TOR-3 LSL)
Tangente
-
Avantages
- mesures rapides tout en maintenant la précision;
- le processus de mesure est automatisé, contrôlé par un ordinateur, vous pouvez enregistrer les résultats et les imprimer sur une imprimante;
- peut être complété par le logiciel d’ingénierie « Tangent Service », grâce auquel vous pouvez visualiser les résultats en ligne, ainsi qu’une archive des mesures sous forme graphique ou numérique;
- la variabilité des paramètres – peut être utilisée à des fins de recherche;
- poids léger, taille compacte, facile à utiliser.
Le dispositif TOR-3 (TOR-3 LSL) est conçu pour déterminer la tangente de l’angle de perte diélectrique et la constante diélectrique de l’huile de transformateur et d’autres diélectriques liquides conformément à la norme IEC 60247.
Il s’agit d’un appareil entièrement automatique qui permet d’effectuer des tests selon les procédures spécifiées dans ces normes, ainsi que selon les procédures utilisateur spécifiées dans la section appropriée du menu de configuration.
PRINCIPE DE FONCTIONNEMENT
Le principe de fonctionnement de l’appareil est basé sur la mesure de la différence d’amplitudes et de phases des signaux obtenus lorsqu’une tension sinusoïdale de test d’une valeur efficace jusqu’à 2 kV est appliquée simultanément à un condensateur de référence et à un objet de mesure, qui est la cellule de mesure de l’installation.
La différence entre les amplitudes des signaux prélevés sur le condensateur de référence et l’électrode interne de la cellule de mesure est proportionnelle à la constante diélectrique du liquide étudié. La différence de phase des signaux prélevés sur le condensateur de référence et l’électrode interne de la cellule de mesure caractérise l’amplitude de la tangente de perte diélectrique.
| № |
Désignation
|
Valeur |
| 1 | Tension de fonctionnement du courant alternatif, V | 100 – 260 |
| 2 | Fréquence d’alimentation, Hz | 48 – 63 |
| 3 | Consommation d’énergie, VA | Pas plus de 250 |
| 3 | Tension de mesure appliquée АС, kV | Sinusoïdal, 500-2000 Vrms |
| 4 | Plage de mesure tan δ | 0,00001 – 4 |
| 5 | Résolution de mesure tan δ | 1х10-6 |
| 6 | Erreur de mesure tan δ | +/- 1% de la mesure + 0,00008 |
| 7 | Plage de mesure de la constante diélectrique relative ε | 1,0 – 15,0 |
| 8 | Erreur de mesure ε | +/- 1% |
| 9 | Plage de mesure de la capacité électrique S. pF | 20 – 1000 |
| 10 | Erreur de mesure С, pF | +/- 1% + 1 |
| 11 | Plage de mesure de la température de l’huile, ᴼС | 20 – 110 |
| 12 | Mesure du volume de la cellule, cm3 | 42 |
| 13 | Capacité électrique de la cellule vide, pF | 65 – 85 |
| 14 | Temps d’une mesure, minutes, pas plus | 5 |
| 15 | Plage de la fréquence AC réglée, Hz | 45 – 65 |
| 16 | Résolution de mesure de température, ᴼС | 0,5 |
| 17 | Imprimante intégrée | non |
| 18 | Température de travail, ᴼС | 0 – 50 |
| 19 | Température de stockage, ᴼС | De – 20 à + 60 |
| 20 | Humidité relative,% | Jusqu’à 90 sans condensation |
| 21 | Dimensions, mm | 400х450х300* |
| 22 | Poids, g | 5300* |
* – avec cellule installée et connectée
