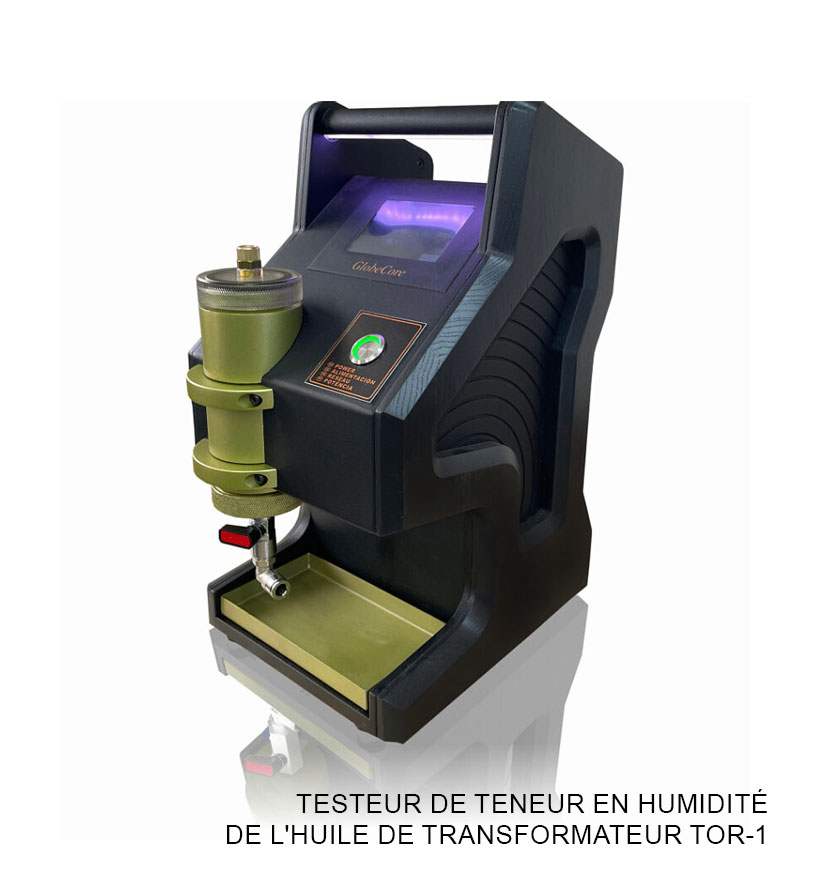

Analyseur d’hydrogène et d’humidité pour la surveillance de l’huile de transformateur TOR-2
Analyseur
-
Avantages
- détermination de l’humidité et de l’hydrogène même en petites quantités;
- La surveillance continue de la teneur en hydrogène fournit des informations fiables sur les dommages naissants pouvant entraîner une panne du transformateur;
- compacité;
- simplicité de travail (pour changer l’échantillon, il suffit de changer le bécher amovible et d’appuyer sur le bouton «Start» pour démarrer la mesure);
- aucun consommable n’est nécessaire pour les mesures;
- la présence d’autres gaz dans l’huile n’affecte pas la fiabilité des mesures;
- facilité d’étalonnage;
- ne nécessite pas de maintenance préventive.
Le testeur express de l’huile de transformateur TOR-2 est conçu pour déterminer la teneur en humidité et en hydrogène des huiles isolantes minérales et des huiles isolantes à base d’éther. La teneur en humidité et en hydrogène est mesurée en parties par million (ppm).
Connaissant la teneur en hydrogène et en humidité de l’huile, ainsi que la vitesse de son changement, il est possible de déterminer à l’avance les défauts se développant dans le transformateur et de prendre des mesures en temps opportun pour éviter d’endommager le transformateur.
Mesure de la teneur en humidité
L’appareil mesure l’activité de l’eau à l’aide d’un capteur capacitif, qui assure la stabilité dans le temps et n’est pas affecté par la contamination. La température de l’huile est également mesurée. Sur la base de ces mesures, la teneur en humidité est calculée.
Mesure de la teneur en hydrogène
Un capteur à semi-conducteurs hautement sélectif immergé directement dans l’huile est utilisé pour mesurer la teneur en hydrogène. Le capteur garantit la précision et la fiabilité des mesures directes. La faible solubilité de l’hydrogène dans l’huile et sa capacité de diffusion élevée facilitent la détection à faibles concentrations, permettant de détecter la présence d’un défaut dans le transformateur.
| № |
Nom du paramètre |
Valeur |
| Caractéristiques de mesure de l’humidité | ||
| 1 | Plage de travail, aw
(activité d’eau (aw)) |
0…1 |
| 2 |
Précision à 20 ° C (68 ° F) |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 3 |
Mesure de température |
oui |
| 4 |
Température de l’environnement de travail, ° С (° F) |
0…55 (32… 131) |
| Caractéristiques de mesure de l’hydrogène | ||
| 6 |
Plage de mesure, ppm |
25-5000 |
| 7 |
Précision |
20% de lecture ou 25 ppm |
| 8 |
Répétabilité |
10% de lecture ou 15 ppm |
| 9 |
Temps de réponse |
<60 min (changement de pas de 90%) |
| 10 |
Sensibilité croisée: |
Moins de 2% de sensibilité croisée aux autres gaz (CO, CO2, hydrocarbures) |
| 11 |
Température de l’environnement de travail, ° С (° F) |
0…55 (32… 131) |
| 13 |
Puissance installée, W |
60 |
| 14 |
Tension d’alimentation d’un réseau AC monophasé avec une fréquence de 50 Hz, V |
220 |
| 15 |
Dimensions , mm – longueur – largeur – hauteur |
190 (7) 255 (10) 365 (14) |
| 16 |
Poids, kg |
5,5 (12) |
