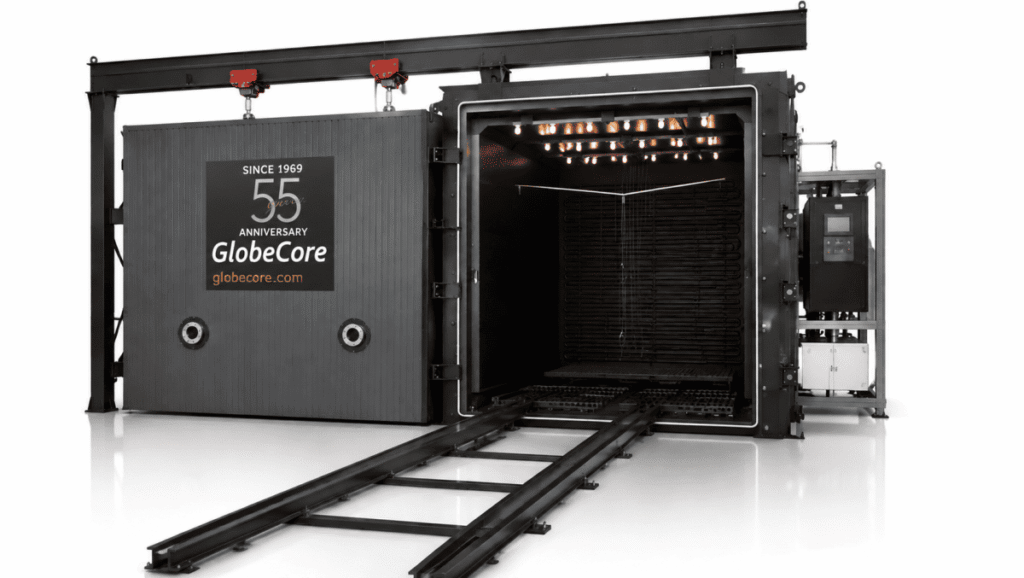

US-130S Horno de secado al vacío para transformadores
US-130S Horno de secado al vacío para transformadores
Para el aislamiento sólido de transformadores | Secado al vacío | Calentamiento mediante circulación de aceite térmico
El horno de secado de transformadores US-130S está diseñado para el secado del aislamiento de los devanados de transformadores en aceite. La unidad también permite realizar el llenado del transformador con aceite dieléctrico bajo vacío mediante una tubería de llenado de aceite especialmente diseñada.
Las principales áreas de aplicación son las plantas de fabricación de transformadores, donde el equipo se utiliza para el secado durante la producción de transformadores de potencia, así como los talleres de reparación de transformadores para trabajos de mantenimiento y reparación. El horno de secado al vacío para transformadores US-130S también puede utilizarse para el secado de diversos tipos de equipos electromecánicos con una temperatura máxima de funcionamiento de hasta 130 °C.
Principio de funcionamiento del horno de secado al vacío para transformadores US-130S
Para alcanzar la temperatura requerida dentro de la cámara de secado, el sistema utiliza calentadores tubulares con aceite como medio de transferencia de calor, que funcionan junto con un sistema interno de circulación de aire. Para garantizar la circulación del aire dentro de la cámara de calentamiento se utilizan ventiladores centrífugos de alta temperatura.
Para acelerar el proceso de secado y reducir el contenido de humedad en la parte activa del transformador, la unidad está equipada con un sistema de vacío. Al reducir la presión dentro de la cámara de secado, el sistema de vacío aumenta la velocidad de evaporación del agua y reduce el tiempo total de secado.
La unidad US-130S está equipada con un sistema de condensación para la captación y eliminación de la humedad liberada durante el proceso de secado.
Carga de las partes del transformador en la cámara de vacío
Para la carga y descarga de las partes del transformador dentro y fuera de la cámara de secado, la unidad está equipada con un sistema interno de carga/descarga con accionamiento eléctrico.
El movimiento de la puerta de la cámara se realiza automáticamente (cuando se selecciona el modo de funcionamiento automático en el controlador) o manualmente mediante el controlador (cuando se selecciona el modo de funcionamiento manual).
La estanqueidad entre la puerta y la cámara de secado está garantizada mediante cilindros de apriete, que presionan firmemente la puerta contra las paredes de la cámara a través de una junta de sellado.
Sistema de control del horno de secado al vacío para transformadores US-130S
El estado de funcionamiento de la unidad US-130S puede supervisarse mediante un sistema de alarma visual y acústica, así como a través de la pantalla del controlador instalada en el armario de control.
La unidad está equipada con un sistema de control del proceso de secado basado en un controlador lógico programable (PLC) con pantalla táctil. El sistema permite supervisar en tiempo real tanto el proceso de secado de acuerdo con los parámetros de temperatura establecidos como el nivel de vacío dentro de la cámara.
| No. | Parámetro | Valor |
|---|---|---|
| Cámara de secado | ||
| 1 | Dimensiones internas, no más de, mm: – longitud – anchura – altura |
6500 4000 5000 |
| 2 | Volumen interno, m³ | 130 |
| Unidad de calentamiento | ||
| 3 | Potencia de calentamiento, kW | 288 (72×4) |
| 4 | Rango de ajuste de temperatura, °C | 20…140 |
| 5 | Número de elementos calefactores, unidades | 4 |
| 6 | Capacidad de la bomba de circulación de aceite, m³/h | 4 |
| 7 | Presión del aceite en el sistema (dependiendo de la temperatura del aceite), en modo de funcionamiento, bar | 0,5…2,0 |
| 8 | Volumen de aceite en el sistema, l | 2500 |
| Unidad de vacío | ||
| 9 | Velocidad de bombeo, m³/h | 72 (4320) |
| 10 | Potencia total de las bombas, kW | 45 |
| 11 | Presión de vacío alcanzable, no más de, mbar | 1,0 |
| Sistema de circulación | ||
| 12 | Caudal, m³/h (l/min) | 26,7 (1600) |
| 13 | Potencia del motor del ventilador, kW | 1,1×6 |
| Sistema de extracción | ||
| 14 | Caudal de aire, m³/h | 100 (6000) |
| 15 | Potencia del ventilador, kW | 3 |
| Sistema de condensación | ||
| 16 | Potencia del enfriador, kW | 5,5 |
| 17 | Capacidad de refrigeración del enfriador con temperatura del evaporador de +10 °C y temperatura del condensador de +25 °C, W | 15000 |
| 18 | Superficie del condensador, m² | 7,5 |
| 19 | Tipo de condensador | Refrigerado por aire |
| Sistema neumático | ||
| 20 | Potencia del compresor, kW | 2,2 |
| 21 | Capacidad, m³/min | 0,33 |
| 22 | Presión, bar | 9 |
| Sistema de secado de aire | ||
| 23 | Caudal de aire seco, m³/min | 2,5 |
| 24 | Potencia del secador en modo de funcionamiento, kW | 5 |
| Unidad completa | ||
| 25 | Peso, no más de, t | 96 ±5% |
| 26 | Dimensiones generales, no más de, mm: – longitud – anchura – altura |
17000 11500 8000 |
- Puede utilizarse tanto en plantas de fabricación de transformadores como en talleres de reparación de transformadores;
- Secado más eficiente en comparación con el secado mediante aire caliente;
- Secado uniforme en todo el volumen de la parte activa del transformador;
- Permite llenar el transformador con aceite de transformador bajo vacío a través de una tubería específica de llenado de aceite.
