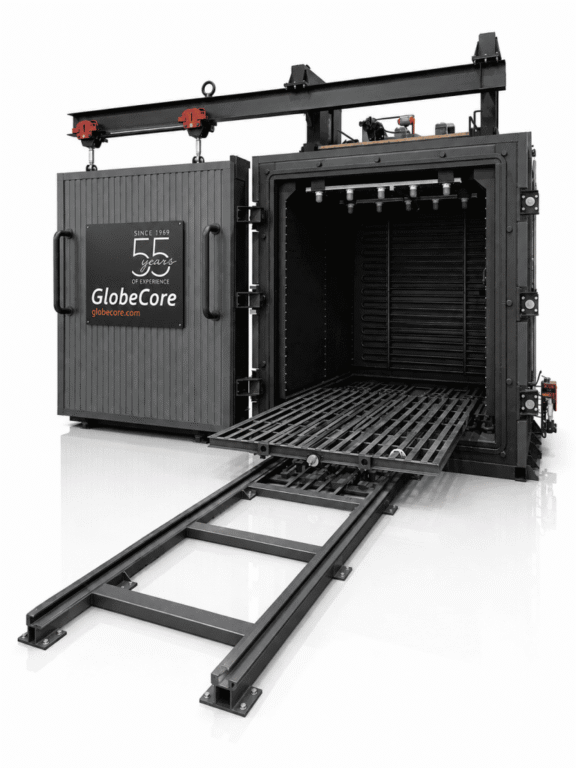

US-20S Horno de secado al vacío para transformadores
US-20S Horno de secado al vacío para transformadores
Para el aislamiento sólido de transformadores | Secado al vacío | Calentamiento mediante circulación de aceite térmico
El horno de secado de transformadores US-20S está diseñado para el secado térmico al vacío de los componentes de transformadores llenos de aceite y puede utilizarse tanto para transformadores nuevos durante su fabricación como para la restauración de transformadores durante trabajos de reparación y mantenimiento.
La unidad también puede utilizarse para eliminar la humedad de otros equipos electromecánicos, secar diversos materiales y realizar el curado de recubrimientos de pintura y barniz a una temperatura máxima de funcionamiento de hasta 130 °C.
El horno de secado de transformadores US-20S también permite llenar el transformador con aceite de transformador bajo vacío a través de una tubería específica de llenado de aceite.
Control de temperatura en la cámara de secado
La temperatura requerida dentro de la cámara de secado se genera y mantiene mediante radiadores tubulares de doble circuito que utilizan aceite como fluido térmico, en combinación con la circulación interna de aire. Para garantizar la circulación del aire caliente en toda la cámara se utilizan ventiladores centrífugos de alta temperatura.
Para acelerar el proceso de secado y reducir considerablemente el contenido de humedad en la parte activa del transformador, el horno de secado de transformadores está equipado con un sistema de vacío. Al reducir la presión dentro de la cámara de secado, el sistema aumenta la velocidad de evaporación de la humedad y reduce el tiempo total de secado.
La unidad dispone de un sistema de condensación para recoger y eliminar la humedad extraída durante el proceso de secado.
Carga de los componentes del transformador en la cámara de secado
Para cargar y descargar los componentes del transformador en la cámara de secado y retirarlos de ella, el horno de secado de transformadores US-20S está equipado con un sistema interno de carga y descarga con accionamiento eléctrico.
La puerta puede accionarse automáticamente cuando se selecciona el modo de funcionamiento automático en el controlador, o manualmente mediante el controlador cuando se selecciona el modo manual.
La estanqueidad al vacío entre la puerta y la cámara de secado se garantiza mediante cilindros de sujeción. Estos cilindros presionan firmemente la puerta contra el cuerpo de la cámara a través de una junta de estanqueidad, garantizando la hermeticidad necesaria durante el funcionamiento bajo vacío.
Funcionamiento y control del horno de secado de transformadores
El estado de funcionamiento del horno de secado de transformadores US-20S puede supervisarse mediante la pantalla del controlador instalada en el armario de control.
El US-20S está equipado con un sistema de control del proceso de secado basado en un controlador lógico programable (PLC) con pantalla táctil. El sistema permite supervisar y controlar en tiempo real el proceso de secado de acuerdo con los parámetros de temperatura establecidos, así como supervisar continuamente el nivel de vacío dentro de la cámara de secado.
| N.º | Parámetro | Valor |
|---|---|---|
| Cámara de secado | ||
| 1 | Dimensiones internas, mm, mín.: | |
| – longitud | 3000 | |
| – anchura | 2500 | |
| – altura | 2500 | |
| 2 | Volumen interno, m³ | 18,75 |
| Unidad de calentamiento | ||
| 3 | Potencia de los calentadores, kW | 144 (72×2) |
| 4 | Rango de regulación de temperatura, °C | 20-140 |
| 5 | Número de unidades de calentamiento, uds. | 2 |
| 6 | Caudal de la bomba de circulación de aceite por unidad, m³/h | 4 |
| 7 | Presión del aceite en el sistema (dependiendo de la temperatura del aceite), en modo normal de funcionamiento, bar | 0,5-2,0 |
| 8 | Volumen de aceite en el sistema, L | 900 |
| Unidad de vacío | ||
| 9 | Capacidad, m³/min (m³/h) | 35 (2100) |
| 10 | Potencia total de los motores, kW | 14,5 |
| 11 | Presión residual final, máx., mbar | 0,5 |
| Sistema de circulación | ||
| 12 | Capacidad, m³/min (m³/h) | 26,6 × 4 (1600×4) |
| 13 | Potencia de accionamiento de los ventiladores, kW | 1,1×4 |
| Sistema de extracción | ||
| 14 | Capacidad, m³/min (m³/h) | 50 (3000) |
| 15 | Potencia del ventilador, kW | 2,2 |
| Sistema de condensación | ||
| 16 | Potencia frigorífica del enfriador, kW | 3,37 |
| 17 | Capacidad frigorífica del enfriador a una temperatura de +10 °C a la salida del evaporador, kcal/h | 6800 |
| 18 | Superficie de condensación, m² | 7,5 |
| 19 | Tipo de intercambiador de calor (condensador) | Carcasa y tubos |
| Sistema neumático | ||
| 20 | Potencia del compresor, kW | 2,2 |
| 21 | Capacidad, m³/min | 0,33 |
| 22 | Presión, bar | 6-10 |
| Sistema de secado de aire | ||
| 23 | Caudal de aire seco, m³/min | 2,5 |
| 24 | Potencia del secador de aire en modo de funcionamiento, kW | 5,5 |
| Especificaciones generales de la unidad | ||
| 25 | Peso, máx., kg | 32,5 ±5% |
| 26 | Dimensiones totales, mm, máx.: | |
| – longitud | 11000 | |
| – anchura | 7500 | |
| – altura | 4100 |
- Puede utilizarse tanto en plantas de fabricación de transformadores como en talleres de reparación de transformadores;
- Secado más eficiente en comparación con el secado mediante aire caliente;
- Secado uniforme en todo el volumen de la parte activa del transformador;
- Permite llenar el transformador con aceite de transformador bajo vacío a través de una tubería específica de llenado de aceite.
