LFD Dispositivo de calefacción de baja frecuencia
LFD
-
Ventajas
- automatización completa;
- equipo inteligente;
- dimensiones compactas;
- bajo consumo de energía;
- secado de bobinados de transformadores;
- protección contra el sobrecalentamiento de los devanados.

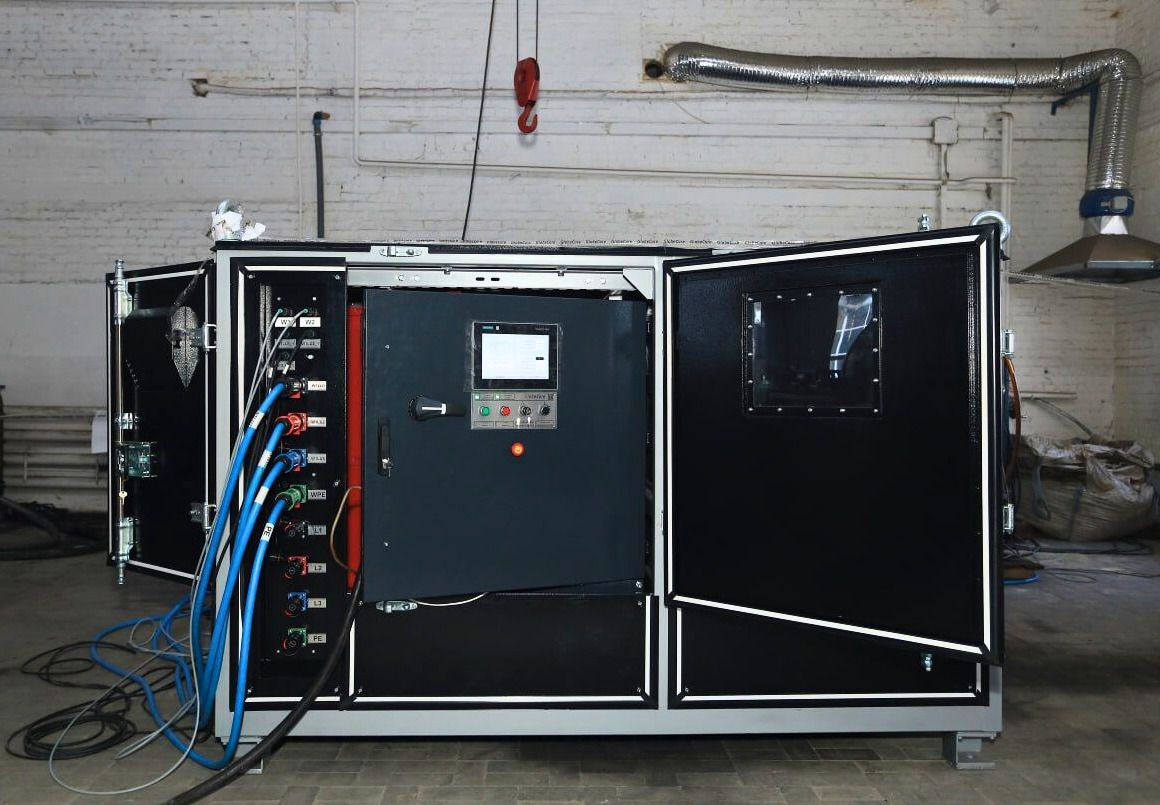

El dispositivo LFD está diseñado para calentar y secar bobinados de transformadores. El principio de funcionamiento del dispositivo se basa en el flujo de corrientes de baja frecuencia a través de los devanados del transformador y su calentamiento hasta una temperatura de secado de 75-120°C.
Debido al hecho de que cuando se calienta con corrientes de baja frecuencia, la fuente de calor es el devanado y el calentamiento proviene del interior, la eliminación de la humedad del espesor del aislamiento es más rápida y completa que con otros métodos de calentamiento.
Para aumentar la eficiencia de secado de los transformadores con aceite, el dispositivo LFD se puede utilizar en combinación con las unidades de secado al vacío térmico CMM. En este caso, durante el secado del transformador, hay un proceso simultáneo de calentamiento directo de los devanados del transformador desconectado y eliminación de la humedad liberada de los devanados hacia el aceite.
Si se drena el aceite del transformador, será efectivo usar el dispositivo LFD en combinación con las unidades BV o «Iniy» o «Sukhoviy», que eliminan la humedad liberada de los devanados en el espacio del tanque del transformador.
El proceso continúa automáticamente hasta que el contenido de humedad en el aceite sea inferior a 10 g/t (ppm) después del final del calentamiento de los devanados hasta una temperatura de +75 °C.
| № |
Parámetro |
Valor |
|
| 1 | Corriente máxima de entrada (alterna), A |
185 |
|
| 2 | Corriente máxima de salida (corriente alterna sinusoidal), A |
200 |
|
| 3 | Voltaje de salida de CA regulado automáticamente, V |
0-400 |
|
| 4 | Temperatura ambiente, °C |
0-40 |
|
| 5 | Humedad relativa, % |
concentración de humedad no permitido |
|
| 6 | Frecuencia de salida, Hz |
0,5-5 |
|
| 7 | Grado de protección |
IP 54, IK 09 |
|
| 8 | Parámetros del sistema de suministro de energía eléctrica. |
Cualquiera según los requisitos del cliente |
|
| 9 | Dimensiones totales, mm | longitud |
800 |
| ancho |
800 |
||
| altura |
2000 |
||
| 10 | Peso, kg |
500 |
|
- automatización completa;
- equipo inteligente;
- dimensiones compactas;
- bajo consumo de energía;
- secado de bobinados de transformadores;
- protección contra el sobrecalentamiento de los devanados.
