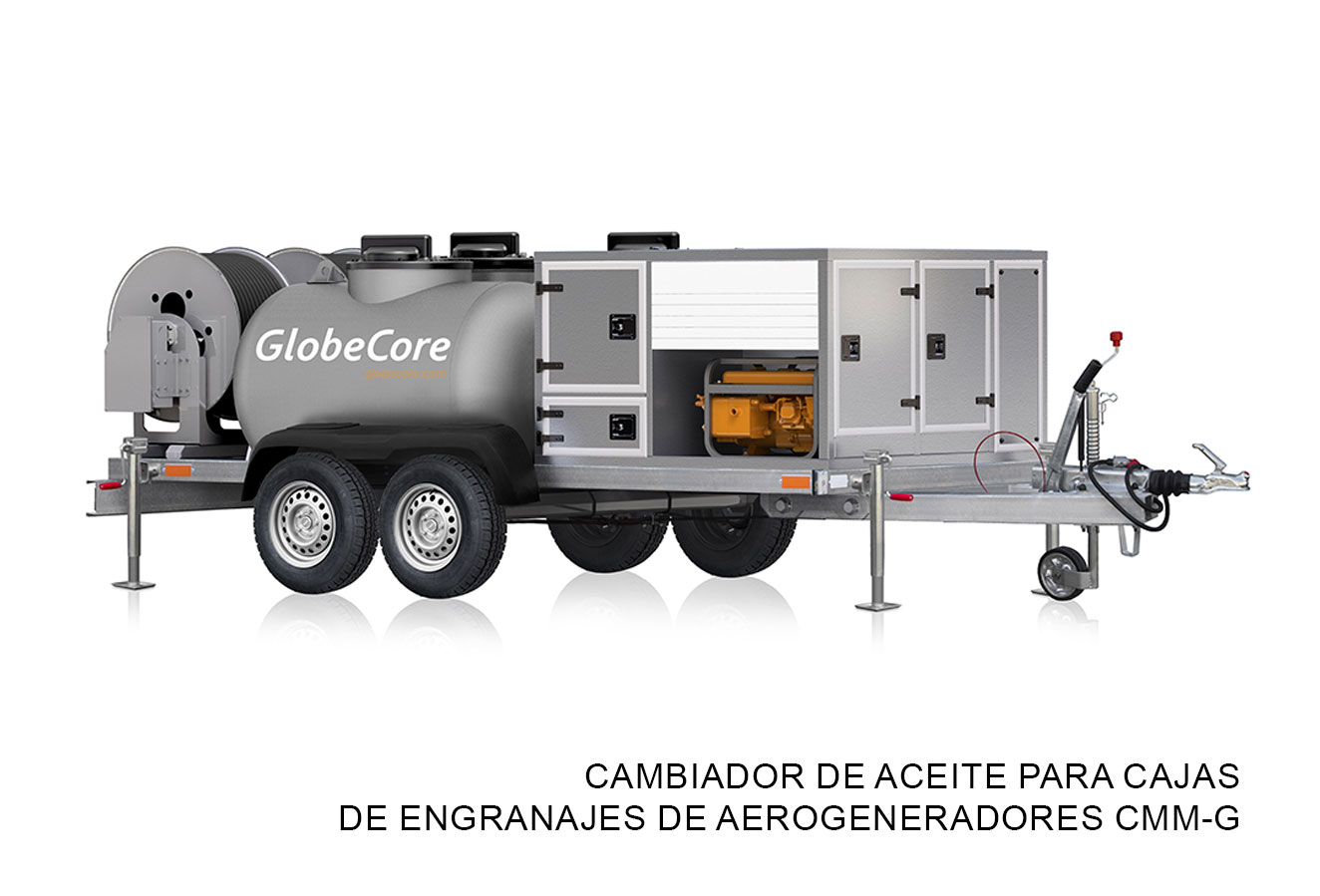

CMM-G Unidad de cambio de aceite en reductores de aerogeneradores (con dimensiones adaptadas a las dimensiones del remolque del cliente)
CMM-G
-
Ventajas
- la instalación realiza todas las operaciones tecnológicas relacionadas con la sustitución de aceite en los reductores de los aerogeneradores;
- la instalación se realiza sobre el bastidor y las dimensiones de la instalación se adaptan a las dimensiones del remolque del cliente;
- la capacidad de aceite limpio se ha aumentado a 1250 litas;
- en ausencia del acceso a la red de suministro, es posible el funcionamiento del generador empotrado.
El CMM-G está diseñado para manejar aceite en cajas de engranajes de turbinas eólicas, desde el drenaje hasta el lavado y el llenado. Si es necesario, la unidad puede precalentar el aceite antes de bombear. Una característica de este modelo es la adaptación de las dimensiones generales a las dimensiones del remolque del cliente.
El equipo puede trabajar con aceites minerales y sintéticos que tengan las siguientes propiedades:
- viscosidad cinemática a 40°С, mm2/s – 8…320;
- densidad a 20°С, kg/m3 – 800…900;
- clase de limpieza industrial según ISO 4406 – no peor que 14.
Principio de funcionamiento
El CMM-G se puede utilizar en seis modos de funcionamiento:
- bombear aceite limpio a la caja de cambios;
- bombear el aceite usado de la caja de cambios;
- calentamiento de aceite antes del suministro a la caja de cambios;
- descarga de aceite usado de la unidad;
- enjuagar la caja de cambios con aceite especial;
- bombeo de aceite de tanque a tanque.
Para alimentar la unidad, puede utilizar el generador incorporado o una red externa de corriente alterna trifásica. Si el generador está encendido, se bloquea el funcionamiento simultáneo de cualquier modo.
| № |
Nombre del parámetro |
Valor |
| 1 |
Capacidad de bombeo, m³/h, no inferior a (a una temperatura del aceite de 50 °C) |
0,5 |
| 2 |
Capacidad de drenaje, m³/h, no menos (a temperatura del aceite no menos de 50 °C) |
0,25 |
| 3 |
Volumen del tanque de aceite limpio, l, no más de 1250 |
1250 |
| 4 |
Capacidad de aceite de lavado, l, no más de 630 |
630 |
| 5 |
Temperatura máxima del aceite de salida en modo calefacción, °C 65 |
65 |
| 6 |
Presión de salida, MPa, no menos de 10 |
10 |
| 7 |
Potencia del calentador de aceite No. 1, kW, no más de 6,0 |
6,0 |
| 8 |
Potencia del calentador de aceite No. 2, kW, no más de 6,0 |
6,0 |
| 9 |
Consumo máximo de energía, kW, no más de 11 |
11 |
| 10 |
parámetros de corriente eléctrica: • voltaje, V • variable con frecuencia, Hz |
A petición del cliente |
| 11 |
Dimensiones totales, mm, no más • longitud • ancho • altura |
4960 2260 1560 |
| 12 |
Peso, kg, no más de |
2800 |
- la instalación realiza todas las operaciones tecnológicas relacionadas con la sustitución de aceite en los reductores de los aerogeneradores;
- la instalación se realiza sobre el bastidor y las dimensiones de la instalación se adaptan a las dimensiones del remolque del cliente;
- la capacidad de aceite limpio se ha aumentado a 1250 litas;
- en ausencia del acceso a la red de suministro, es posible el funcionamiento del generador empotrado.
Las instalaciones GlobeCore CMM-G se pueden utilizar para:
- llenado de aceite de grandes motores de barcos y otros equipos llenos de aceite utilizados a bordo de los barcos;
- cambio de aceite en unidades hidráulicas y turbinas en grandes centrales hidroeléctricas;
- cambio de aceite en grandes cajas de engranajes utilizadas en equipos de minería y plantas metalúrgicas;
- cambio de aceite en sistemas de turbinas de vapor de centrales térmicas;
- cambio de aceite en los motores de grandes aviones de transporte;
- cambio de aceite en las partes móviles de seguidores mecánicos de plantas de energía solar;
- cambio de aceite en los sistemas de grandes ascensores y escaleras mecánicas de centros comerciales, aeropuertos y metros;
- cambio de aceite en las transmisiones de locomotoras y otro material rodante de ferrocarriles;
- cambio de aceite en cajas de cambios y sistemas hidráulicos de grandes máquinas agrícolas: cosechadoras, tractores y sistemas de riego;
- cambio de aceite en los sistemas de transmisión de excavadoras, grúas y topadoras;
- cambio de aceite en los sistemas mecánicos de atracciones, por ejemplo, montañas rusas;
- pruebas y mantenimiento de cajas de cambios y motores en fábricas y plantas;
- cambio de aceite en sistemas mecánicos de plataformas de producción de petróleo, gasoductos y equipos de procesamiento de petróleo;
- cambio de aceite en compresores y bombas de intercambiadores de calor y equipos de refrigeración;
- cambio de aceite en sistemas de refrigeración y lubricación de aceite de máquinas de moldeo por inyección y extrusoras;
- cambio de aceite en sistemas mecánicos de equipos para la producción de biodiesel, biogás y otros tipos de biocombustibles;
- cambio de aceite en los equipos de las estaciones de bombeo que proporcionan suministro de agua y tratamiento de aguas residuales;
- cambio de aceite en sistemas mecánicos de grandes máquinas mineras y sistemas de transporte utilizados en la industria minera, incluidos transportadores, plataformas de perforación y mecanismos de elevación;
- cambio de aceite en sistemas mecánicos de estaciones solares térmicas y bombas geotérmicas;
- cambio de aceite en sistemas hidráulicos y de transmisión de equipos especializados para la construcción de túneles y minas, como escudos de túneles y plataformas de perforación;
- cambio de aceite en los sistemas mecánicos de los equipos aeroportuarios: tractores de equipaje, autobuses para el transporte de pasajeros y máquinas quitanieves;
- cambio de aceite en sistemas de alta presión de equipos para investigación submarina y extracción de recursos, incluidos sumergibles controlados remotamente y sumergibles autónomos;
- cambio de aceite en sistemas mecánicos de máquinas para procesar plástico, chatarra y otros residuos.
