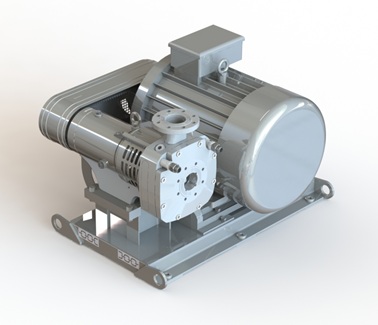

Molino coloidal CLM-10/20

El molino coloidal CLM-10/20 está diseñado para la homogeneización y emulsificación en línea de productos líquidos (suspensiones espesas con elevadas...
    Ventajas
    • el molino se puede utilizar en diversas industrias;
    • tamaño compacto;
    • el molino puede equiparse con varios tipos de herramientas de rotor / estator: boquilla, cámara, cono (para moler) y cono (para productos viscosos);
    • la trayectoria de flujo y los conjuntos de molino pueden estar hechos de aceros estructurales, aceros inoxidables, resistentes a productos químicos y aceros aceptables para su uso en la industria alimentaria;
    • el molino se puede operar tanto en interiores como en exteriores bajo un toldo.

El molino coloidal CLM-10/20 está diseñado para la homogeneización y emulsificación en línea de productos líquidos (suspensiones espesas con elevadas tensiones de cizallamiento), en particular, para la preparación de emulsiones bituminosas.

El molino se puede utilizar para preparar, disolver y procesar una variedad de productos en diversas industrias.

Diseño y principio de funcionamiento

El principio de funcionamiento del molino coloidal CLM-10/20 se basa en el sistema «rotor / estator». El rotor y el estator constan de anillos de herramientas concéntricos (cortadores, cuchillas) con configuraciones especiales de ranuras y (o) orificios que proporcionan un modo óptimo de acción mecánica sobre el producto procesado.

En la posición de trabajo, los anillos de herramientas del rotor (herramienta móvil) y el estator (herramienta estacionaria) entran coaxialmente entre sí y giran sin contacto a una alta velocidad relativa (52 m / s). La rotación sin contacto está garantizada por holguras tecnológicas axiales y radiales.

El producto procesado, a través del orificio axial del estator (entrada de producto), ingresa a la cámara de trabajo de la carcasa del molino, pasa por el sistema «rotor / estator» y se descarga en la dirección radial (salida de producto).

Al pasar por el sistema rotor / estator, el producto se ve afectado por complejos procesos hidrodinámicos asociados con cambios en los esfuerzos cortantes, las fuerzas cortantes y los caudales. La aceleración de la reacción química se produce debido al aumento de las superficies de contacto de los reactivos. Como resultado, se logra una intensa dispersión, emulsificación, homogeneización, trituración y pulverización del producto procesado.

Nombre del parámetro

Valor

1

Productividad, m3/h (gpm)

10…20 (44… 88)*

3

Temperatura de funcionamiento, °С (°F), no más

200 (392)

4

Presión máxima, bar (psi), no más

20 (290)

5

Volumen de trabajo del producto, l

flujo

6

Tipo de sello del eje

de prensaestopas

(sello mecánico)

7

Tipo de herramienta del sistema rotor / estator

de cámara

8

Juego de cuchillas de repuesto

opciónal

9

Juego axial de cuchillas (preajustado), mm (in)

0,2…2 (8·10-3… 8·10-2)

10

Juego radial de cuchillas, mm (in)

0,3 (10-2)

11

Velocidad circunferencial de rotación de cuchillas, m / s (mph), no más

52 (116)

12

Velocidad de rotación del eje y cojinetes del molino, rpm

4500

13

Velocidad de rotación del eje del motor eléctrico, rpm

3000

14

Potencia de accionamiento, kW

75 (90)

15

Voltaje del circuito de alimentación, V

A petición del cliente

16

Dimensiones totales, mm (in), no más:

-longitud

1200 (47)

-ancho

1000 (39)

-alto

850 (33)

17

Peso, no más, kg (lb)

900 (1985)



* – dependiendo del producto (líquido).

Equipment configurations that are not included in this configurator can be implemented via a separate request to [email protected].

  • el molino se puede utilizar en diversas industrias;
  • tamaño compacto;
  • el molino puede equiparse con varios tipos de herramientas de rotor / estator: boquilla, cámara, cono (para moler) y cono (para productos viscosos);
  • la trayectoria de flujo y los conjuntos de molino pueden estar hechos de aceros estructurales, aceros inoxidables, resistentes a productos químicos y aceros aceptables para su uso en la industria alimentaria;
  • el molino se puede operar tanto en interiores como en exteriores bajo un toldo.
Equipment configurations that are not included in this configurator can be implemented via a separate request to [email protected].

El molino coloidal CLM-16/25 se puede utilizar para la producción de:

  • betún modificado;
  • purés de verduras;
  • mousses de frutas;
  • molienda de especies;
  • mayonesa;
  • mostaza;
  • mermelada;
  • salsa de soja;
  • yogur;
  • patés, etc.
