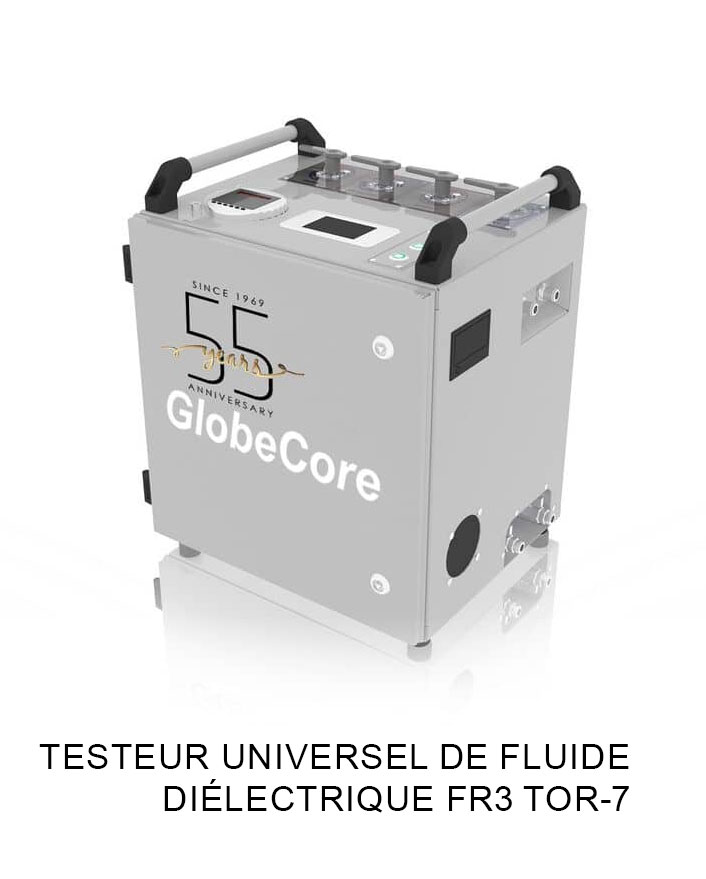

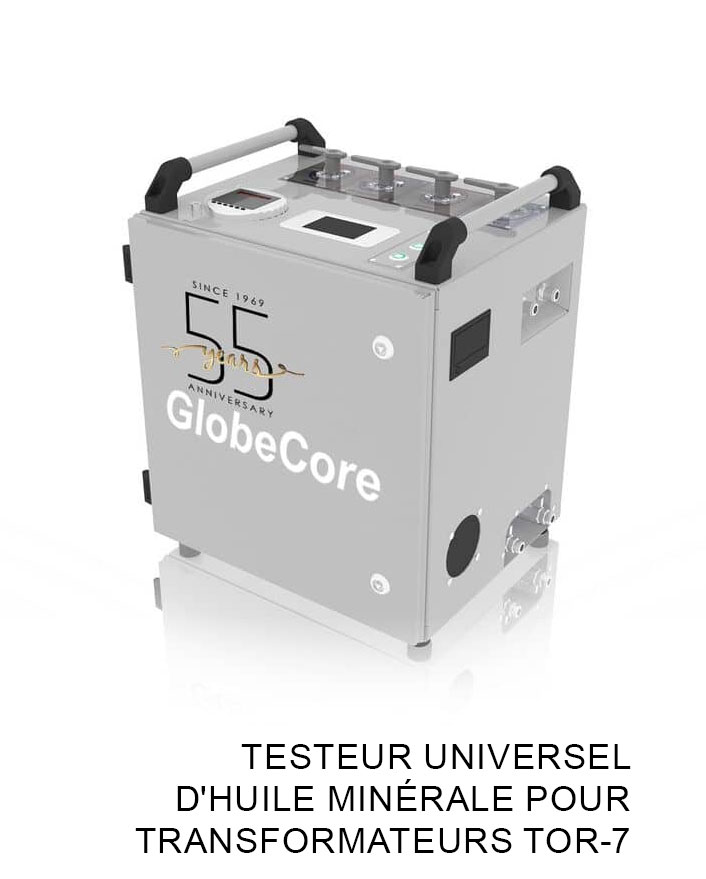

Le TOR-7 est conçu pour déterminer le contenu volumique en gaz, l’humidité, la contamination par des particules solides et la teneur en hydrogène dans l’huile de transformateur. L’appareil permet d’analyser les huiles de transformateur minérales ayant les caractéristiques suivantes :
- Viscosité cinématique à 50 °C : 2…12 mm²/s ;
- Densité à 20 °C : 800…950 kg/m³ ;
- Teneur massique en humidité : pas plus de 10 ppm ;
- Classe de pureté industrielle selon ISO 4406 : pas inférieure à 21/19/16.
Principe de fonctionnement
Les mesures sont basées sur le suivi des variations de pression du gaz dans un cylindre mis sous vide pendant le versement d’une portion d’huile.
- En considérant les volumes du cylindre et de l’huile versée ainsi que la pression à l’intérieur du cylindre avant et après le versement, la teneur volumique en gaz est déterminée.
- Grâce à des capteurs et une carte de contrôle, les paramètres suivants sont calculés et affichés sur l’écran :
- Contenu en humidité ;
- Température de l’huile ;
- Teneur en hydrogène ;
- Nombre de particules solides.
Le TOR-7 est un outil précis et polyvalent pour évaluer la qualité de l’huile de transformateur, garantissant une utilisation optimale des équipements électriques.
Spécifications techniques générales
№ |
Paramètre
|
Valeur
|
1 |
Volume de la cellule de mesure, l |
1,2
|
2 |
Volume de l’échantillon d’huile, l |
0,5 – 0,7 |
3 |
Pression maximale dans l’appareil, Pa |
0,3
|
4 |
Fuite maximale dans l’appareil, Pa |
26
|
5 |
Pression d’entrée d’huile, bar |
0,3 – 3
|
6 |
Température de l’huile mesurée, ºС |
20 – 90
|
7 |
Consommation électrique maximale, kW, pas plus |
1
|
8 |
Paramètres du courant électrique :
– tension, V
– variable avec fréquence, Hz |
Sur demande du client
|
9 |
Dimensions globales, mm, pas plus :
– longueur
– hauteur
– largeur |
465
530
375
|
10 |
Poids, kg, pas plus |
40
|
Caractéristiques de mesure de l’huile
№ |
Paramètre |
Valeur |
|
Caractéristiques de mesure de l’humidité |
1 |
Plage de fonctionnement, aw (activité de l’eau) |
0…1 |
|
2 |
Précision à 20 °C |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
|
3 |
Mesure de température |
Oui |
|
4 |
Température de l’environnement de travail, °C |
0…55 |
|
Caractéristiques de mesure de l’hydrogène |
6 |
Plage de mesure, ppm |
25-5000 |
|
7 |
Précision |
20 % de la mesure ou 25 ppm |
|
8 |
Répétabilité |
10 % de la mesure ou 15 ppm |
|
9 |
Temps de réponse |
<60 min (90 % de changement d’étape) |
|
10 |
Sensibilité croisée |
Moins de 2 % de sensibilité croisée avec d’autres gaz (CO, CO2, hydrocarbures) |
|
11 |
Température de l’environnement de travail, °C |
0…55 |
|
Caractéristiques de mesure de la contamination |
12 |
Plage acceptable de viscosité |
1 à 1000 mm²/s |
|
13 |
Variables mesurées |
ISO 99 (ISO 4406:1999)
SAE (SAE AS 4059) ou
ISO 87 (ISO 4406:1987)
NAS (NAS 1638)
|
|
14 |
Plage de mesure |
De la classe ISO 9/8/7 (MIN) à la classe ISO 25/24/23 (MAX)
Calibré à la plage ISO de 11/13/10 à 23/21/18
|
|
15 |
Précision |
+/- ½ classe ISO dans la plage calibrée |
|
16 |
Température de l’environnement de travail, °C |
0 … +85 |
|
- Mesure de quatre paramètres essentiels de l’huile de transformateur (humidité, hydrogène, contamination par particules solides, teneur en gaz) dans un seul appareil ;
- Imprimante intégrée pour l’impression directe des résultats de mesure ;
- Performance fiable ;
- Boîtier pratique et durable.
Le TOR-7 peut être utilisé pour :
- Mesurer les paramètres de l’huile minérale de transformateur ;
- Mesurer les paramètres de l’huile silicone de transformateur ;
- Mesurer les paramètres de l’huile de transformateur Midel 7131 ;
- Mesurer les paramètres du fluide diélectrique FR3.
